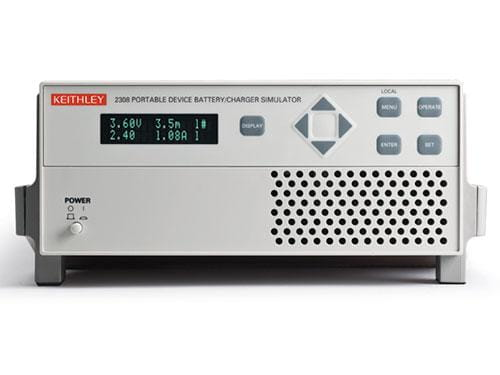

吉时吉时利 2306 双通道电池 / 充电器模拟器
产品特点
双通道架构，通道 1 模拟电池，具备源电流与灌电流；通道 2 模拟充电器输出，可独立设置参数
可编程可变输出内阻，模拟新旧不同状态电池内阻特性，贴近真实电池输出特性泰克
负载瞬态响应速度快，适配便携设备休眠到射频发射的电流剧烈跳变工况
电流测量灵敏度可达 100nA，支持直流、脉冲峰值、脉冲均值电流测量，捕捉休眠漏电与发射脉冲电流
最大灌电流 3A，可模拟电池接收充电电流，测试充电管理电路性能
远端检测引线开路报警，避免引线异常带来测试误差；内置独立 DVM 测量输入通道
标配 GPIB 接口，2306‑LAN 版本扩展 LAN 网口，支持 SCPI 程控，便于自动化测试系统集成
产品状态：原厂已停产，市面流通多为二手仪器
核心规格
输出通道：双通道
输出电压：0 V ~ 15 V
最大输出电流：5 A
最大灌电流：3 A
可编程输出内阻：0‑1Ω，分辨率 10mΩ
电流测量灵敏度：100 nA
脉冲电流测量：支持峰值、基线、平均值采集
通信接口：GPIB；2306‑LAN 版本带 LAN
功率：50W
应用场景
手机、蓝牙终端、可穿戴设备电池供电工况仿真测试
充电管理芯片、充电控制电路性能验证
便携设备休眠功耗、静态漏电、发射脉冲功耗测试
对讲机、无线物联网模块电源特性研发与产线检测
消费电子实验室，电池仿真、电源回路失效分析
