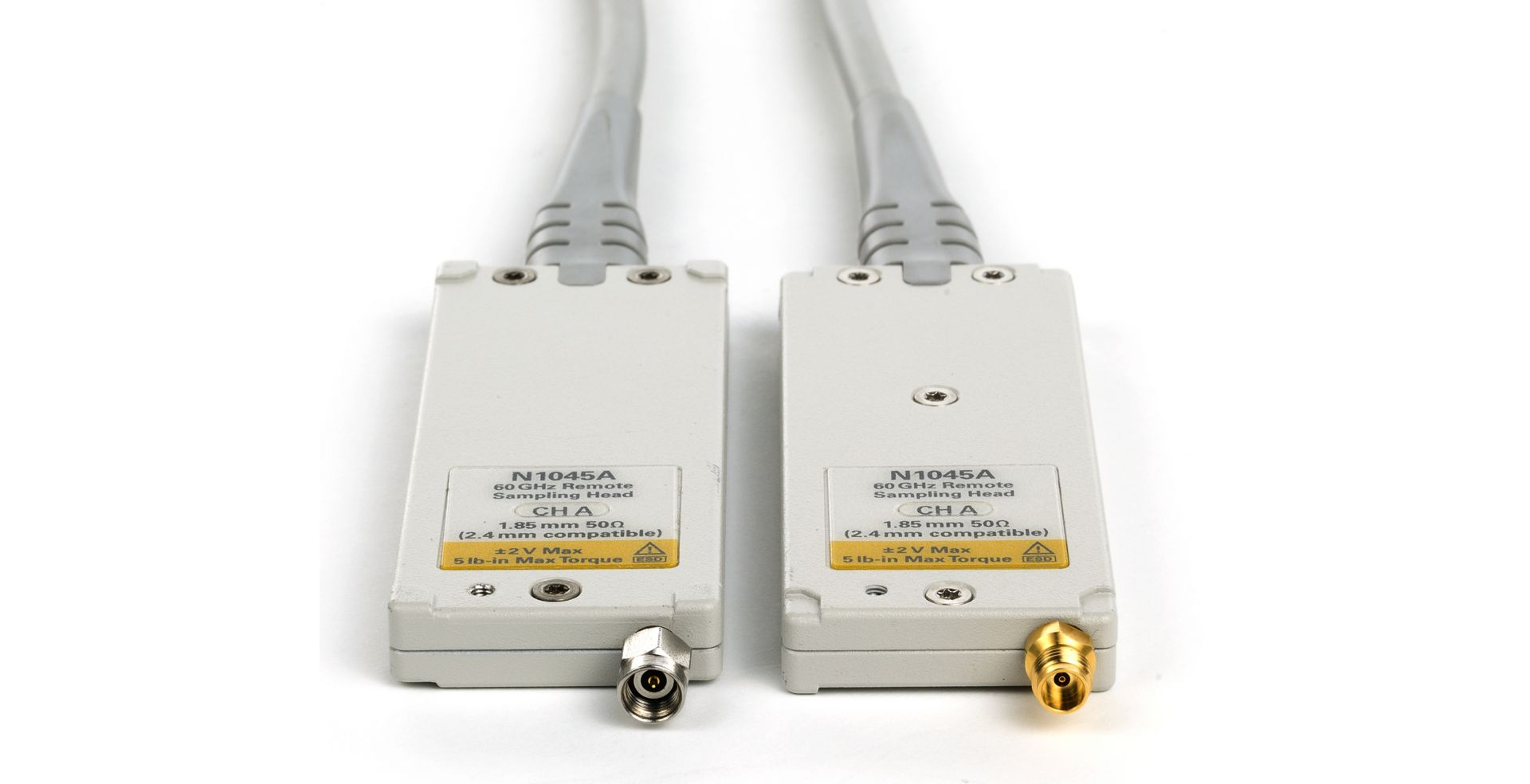

Keysight N1045A 60GHz 2/4 通道电远程采样头
一、产品核心特点
超宽带宽：60GHz（典型 65GHz），上升时间 5.8ps，覆盖 80Gbps 高速信号。
多通道灵活配置：2/4 通道可选，单主机最多16 通道，多 lane 并行测试。
多档带宽可选：60/45/35/20GHz 软件切换，适配不同速率需求。
超低抖动噪声：残余抖动 **<100fs RMS**；60GHz 噪声 875μV RMS，精准捕捉弱信号。
高精度测量：DC 精度 ±1.15mV，垂直分辨率 1mV–100mV / 格。
远程采样设计：前端轻量化，适配狭小空间，长距离传输无信号损失。
高频接口适配：1.85mm 阳 / 阴头可选，50Ω 阻抗，适配高频测试环境。
二、产品参数
| 参数项目 | 规格指标 |
|---|
| 型号 | Keysight N1045A 电远程采样头 |
| 适配主机 | 86100D、N1000A DCA-X |
| 带宽 | 60GHz（典型 65GHz），可选 45/35/20GHz |
| 通道配置 | 2 通道 / 4 通道 |
| 上升时间 | 5.8ps（60GHz） |
| 残余抖动 | ＜100fs RMS |
| 输入阻抗 | 50Ω |
| 接口类型 | 1.85mm 射频接口 |
| 质保 | 整机 3 年官方保修 |
三、应用场景
高速数字通信：40G/100G/400G 以太网、CEI 3.0、PCIe 5.0/6.0 信号测试。
光模块电口测试：高速光模块发射 / 接收端电信号眼图、抖动、噪声表征。
ASIC/FPGA/IC 设计：高速芯片信号完整性、时序、噪声测试与验证。
PCB 与互连测试：高速背板、电缆、PCB 走线 TDR/TDT 与 S 参数分析。
串行总线测试：USB4、DisplayPort、HDMI、SATA 等高速协议合规测试。
高校科研：超高速数字信号、精密时序、高频电路实验。
量产自动化：多通道并行测试系统，高速器件快速校准与良率检测。
