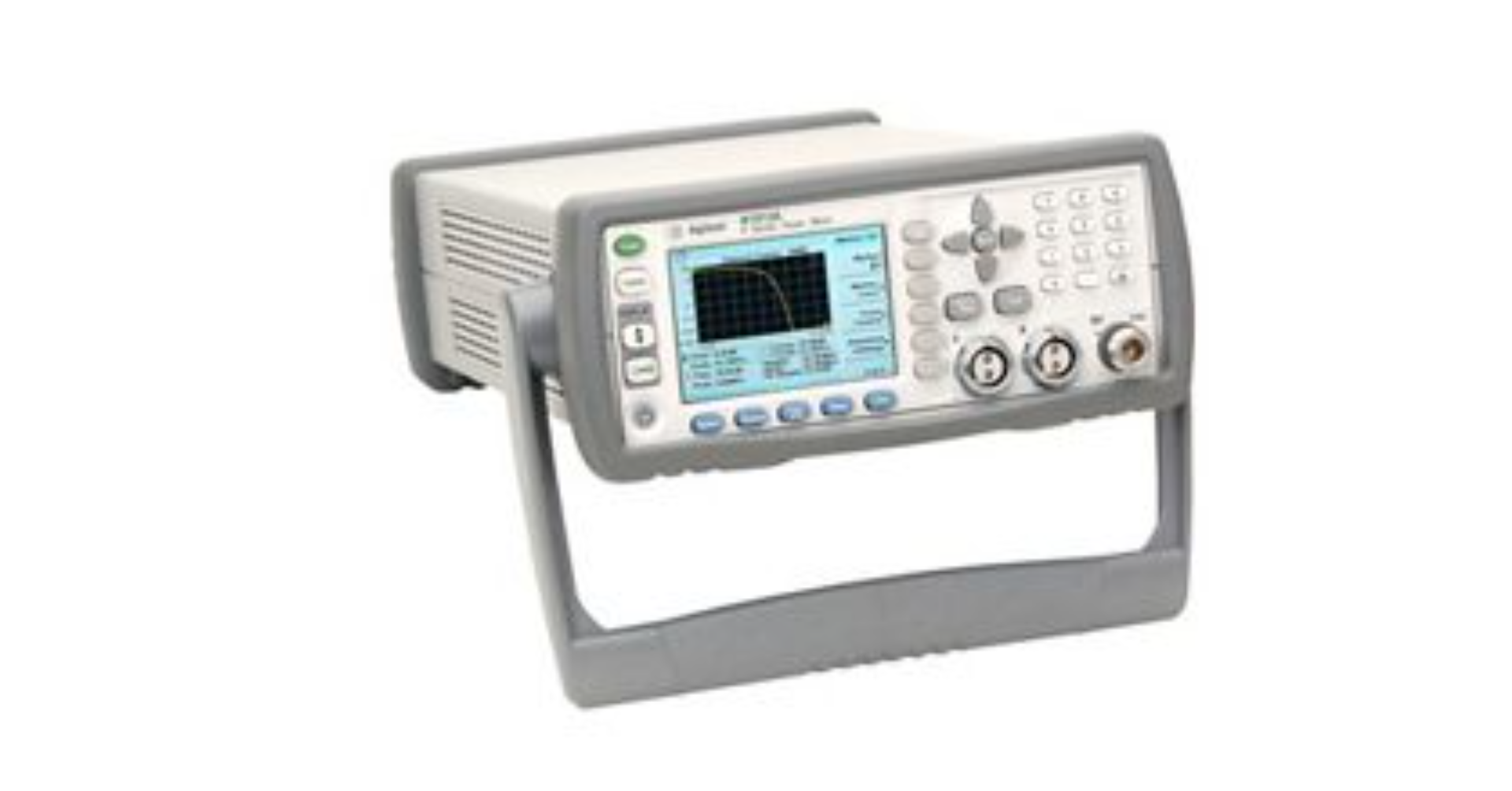

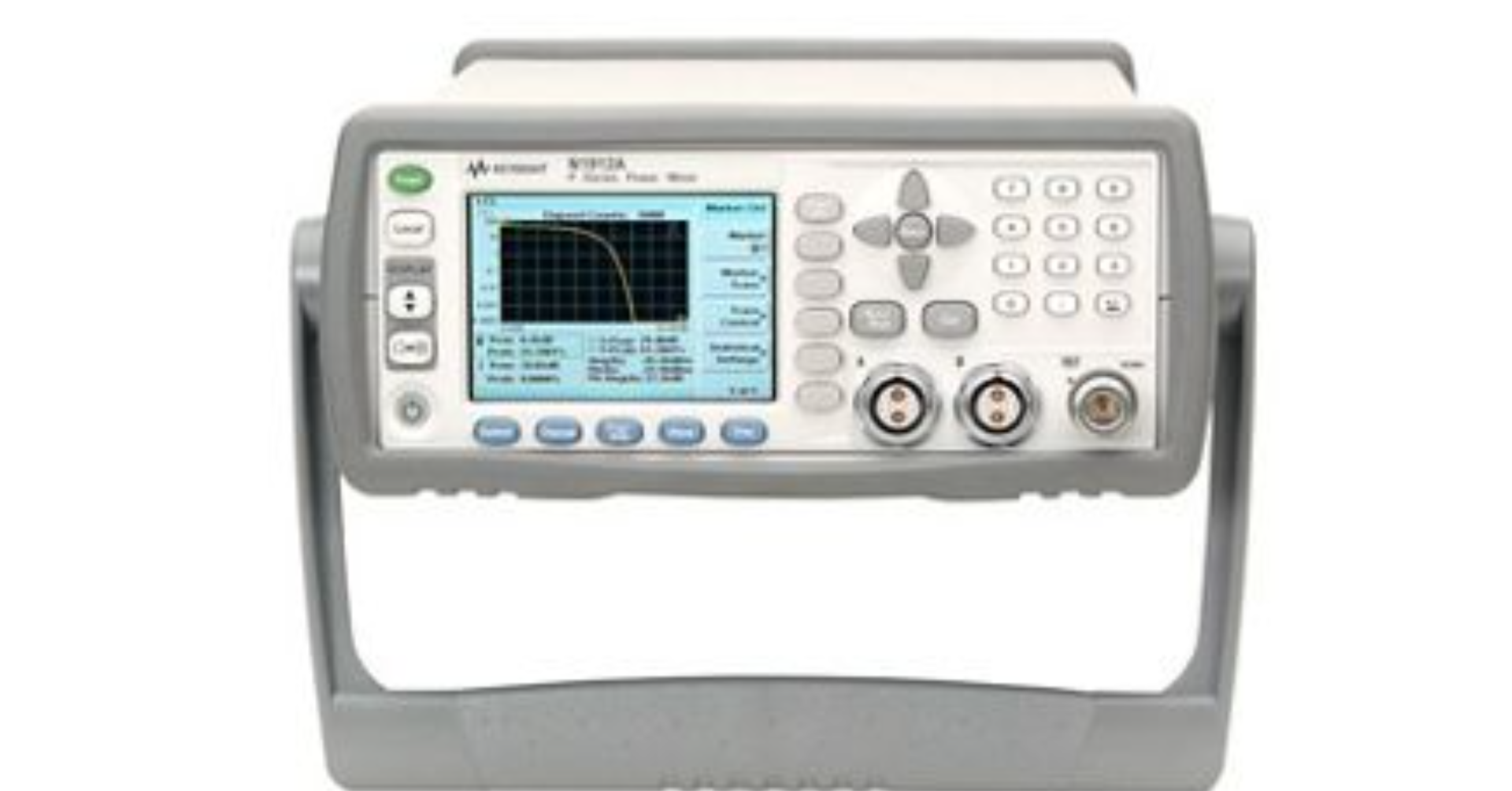

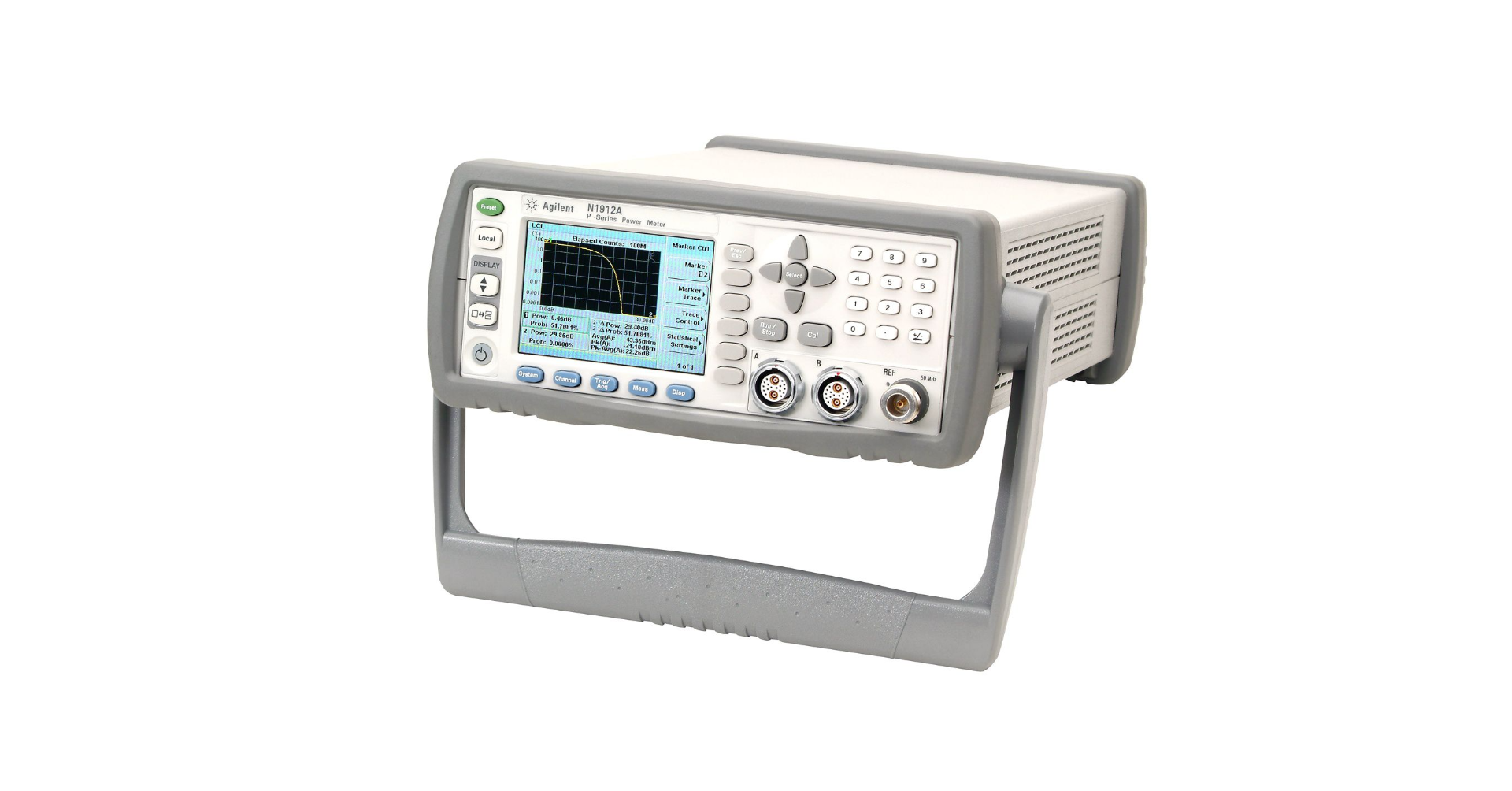

Keysight N1912A 双通道功率计 | 30MHz 带宽 100MSa/s 采样 峰值 / 平均 / 脉冲功率测量
Keysight N1912A 双通道功率计 | 30MHz 带宽 100MSa/s 采样 峰值 / 平均 / 脉冲功率测量
1. 品牌介绍
是德科技（Keysight Technologies）是全球领先的电子测量解决方案提供商，前身为安捷伦科技（Agilent）测量事业部，在射频微波、无线通信与通用测试领域拥有深厚技术积累。N1912A 作为 P 系列旗舰双通道功率计，融合高速采样、宽频测量与智能分析技术，为峰值 / 平均 / 脉冲功率测量树立行业标杆，广泛服务于通信设备、半导体、航空航天与国防等领域，助力客户精准表征信号、加速产品研发与量产验证。
2. 产品特点
双通道独立测量：双路同步独立采集，支持同时测量两路信号，提升测试效率，适配多端口器件并行测试。
超高速实时采样：100MSa/s 单次实时捕获，30MHz 视频带宽，精准还原宽带调制与脉冲信号细节。
宽频宽幅覆盖：配合 E 系列传感器，频率 9kHz–110GHz、功率 - 70 至 + 44dBm；配合 N192XA 宽带传感器，覆盖 50MHz–40GHz。
全参数功率分析：测量峰值 / 平均功率、峰均比（PAR）、脉冲宽度、上升 / 下降时间、占空比、过冲 / 下冲等。
智能脉冲分析：自动门控、自动缩放、一键脉冲参数测量，支持复杂雷达 / 通信脉冲信号表征。
高速 CCDF 统计：实时互补累积分布函数分析，评估调制信号峰均比与功放线性度。
丰富运算功能：支持 A-B、B-A、A/B、B/A 差分与比率运算，便于对比两路信号差异。
多制式预定义：内置 22 种通信标准（GSM、W-CDMA、WiMAX、雷达等），一键适配测试场景。
全面连接性：LXI-C、USB、LAN、GPIB 四接口，兼容 BenchVue、VEE、LabVIEW 等软件，支持远程控制与自动化测试。
便捷校准维护：连接 DUT 时可内部调零与校准，2 年校准周期，降低使用成本。
3. 产品规格
| 参数项 | 规格参数 |
|---|---|
| 通道数 | 2 独立通道 |
| 视频带宽 | 30 MHz |
| 实时采样率 | 100 MSa/s（单次捕获） |
| 垂直分辨率 | 14 bit |
| 频率范围 | 9 kHz – 110 GHz（取决于传感器） |
| 功率测量范围 | 平均：-70 至 +44 dBm；峰值：-35 至 +20 dBm |
| 测量速度 | > 1500 读数 / 秒 |
| 支持测量参数 | 峰值 / 平均功率、峰均比、上升 / 下降时间、脉冲宽度、占空比、CCDF、差分 / 比率 |
| 预定义制式 | 22 种（GSM、W-CDMA、WiMAX、雷达、802.11 等） |
| 接口 | LXI-C、USB 2.0、LAN、GPIB |
| 传感器兼容 | 8480 系列、E 系列、E932x 系列、N1921A/N1922A 宽带传感器 |
| 校准周期 | 2 年 |
| 软件支持 | BenchVue（BV0007B）、Keysight VEE、LabVIEW、MATLAB |
| 外形尺寸 | 约 213 × 88 × 330 mm（宽 × 高 × 深） |
| 重量 | 约 3.6 kg |
4. 应用场景
无线通信测试：2G/3G/4G/5G 基站、终端、功放的平均 / 峰值功率、峰均比与 CCDF 分析，验证线性度与效率。
射频器件研发：功率放大器、滤波器、混频器、衰减器的增益、损耗、线性度与功率容量测试。
脉冲信号测量：雷达、导航、电子战脉冲信号的宽度、上升 / 下降时间、占空比与峰值功率表征。
宽带信号分析：WiMAX、UWB、DVB 等宽带调制信号的功率与瞬态特性测试。
产线自动化测试：多通道并行测量 + 高速采样，适配射频模块、通信设备大批量生产测试，提升效率。
卫星与航空航天：卫星通信、机载雷达的射频功率监测与脉冲信号验证，满足严苛环境测试需求。
科研与计量：射频 / 微波实验室高精度功率测量、信号特性分析与标准溯源。
