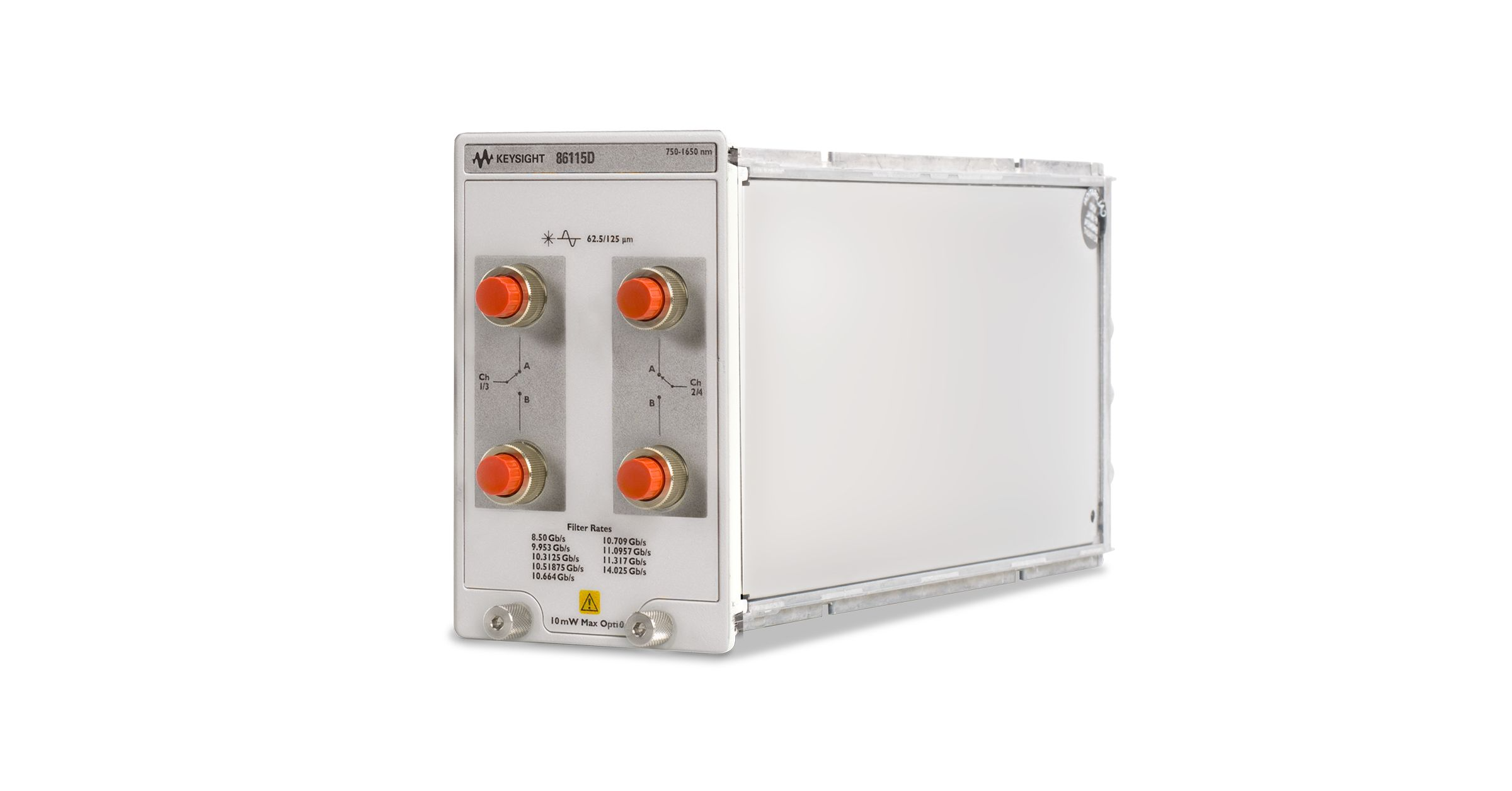

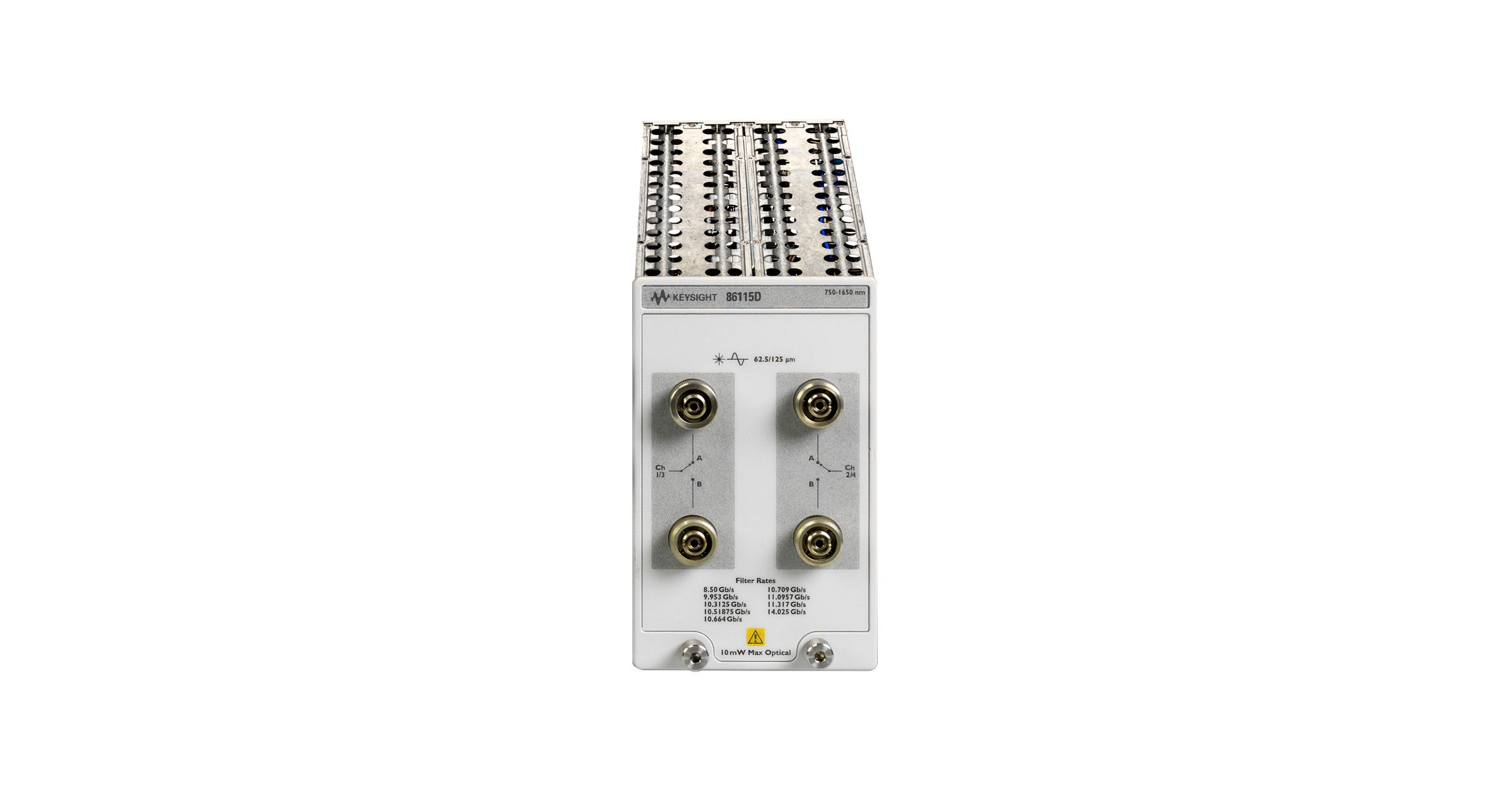

Keysight 86115D 多端口光参考接收机 | 20/34GHz 并行光收发器批量测试
Keysight 86115D 多端口光参考接收机 | 20/34GHz 并行光收发器批量测试
1. 品牌介绍
是德科技（Keysight）是全球领先的电子测量解决方案提供商，前身为安捷伦（Agilent）测量事业部，深耕高速光通信测试领域数十年。Infiniium DCA 系列采样示波器是行业标杆，86115D 作为其核心多端口光模块，专为光收发器批量测试优化，凭借高带宽、多通道、低噪声与标准参考接收机设计，成为 10G–28G 光模块研发、认证与产线测试的主流选择，助力客户提升测试效率、降低成本。
2. 产品特点

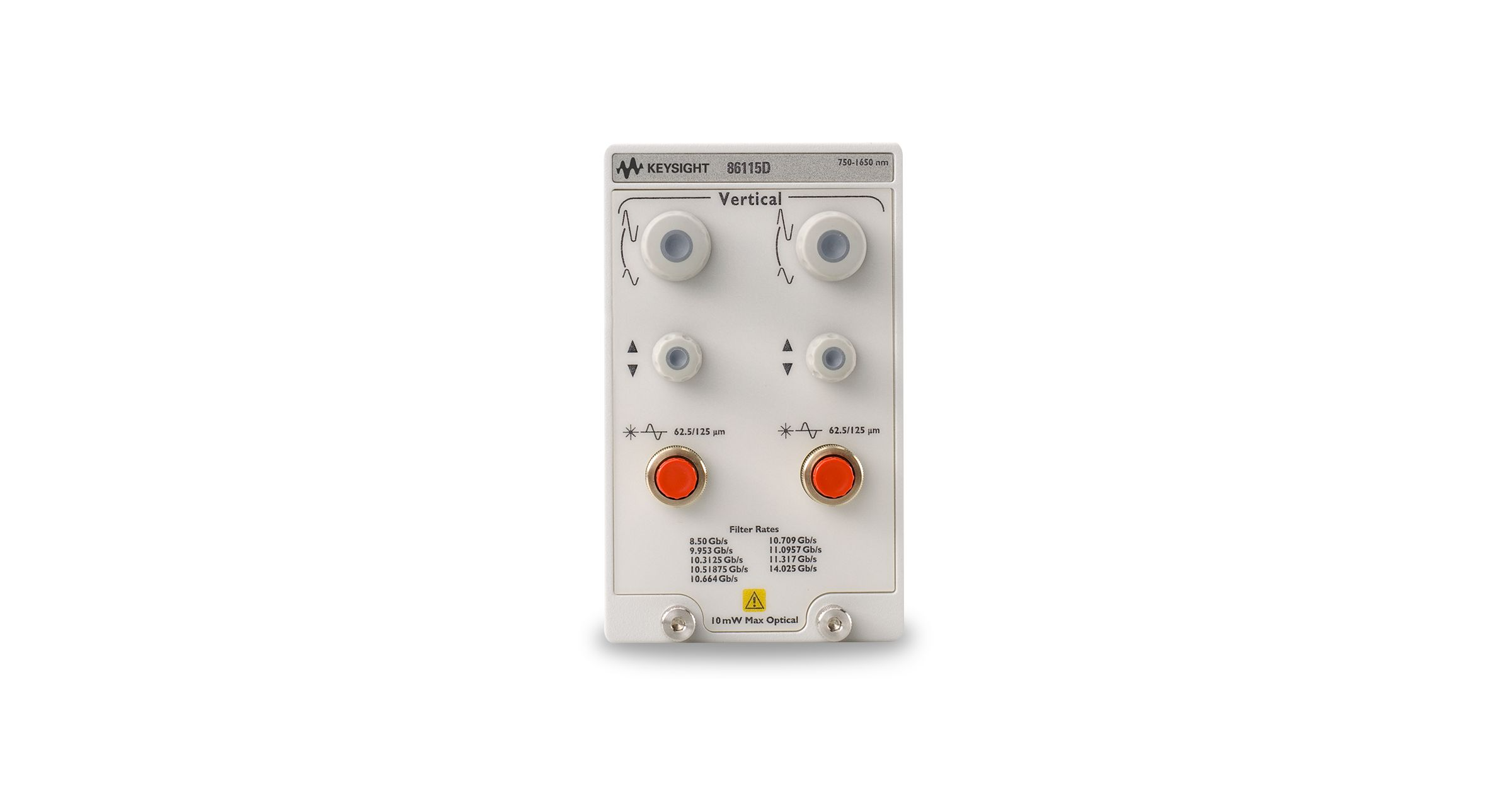

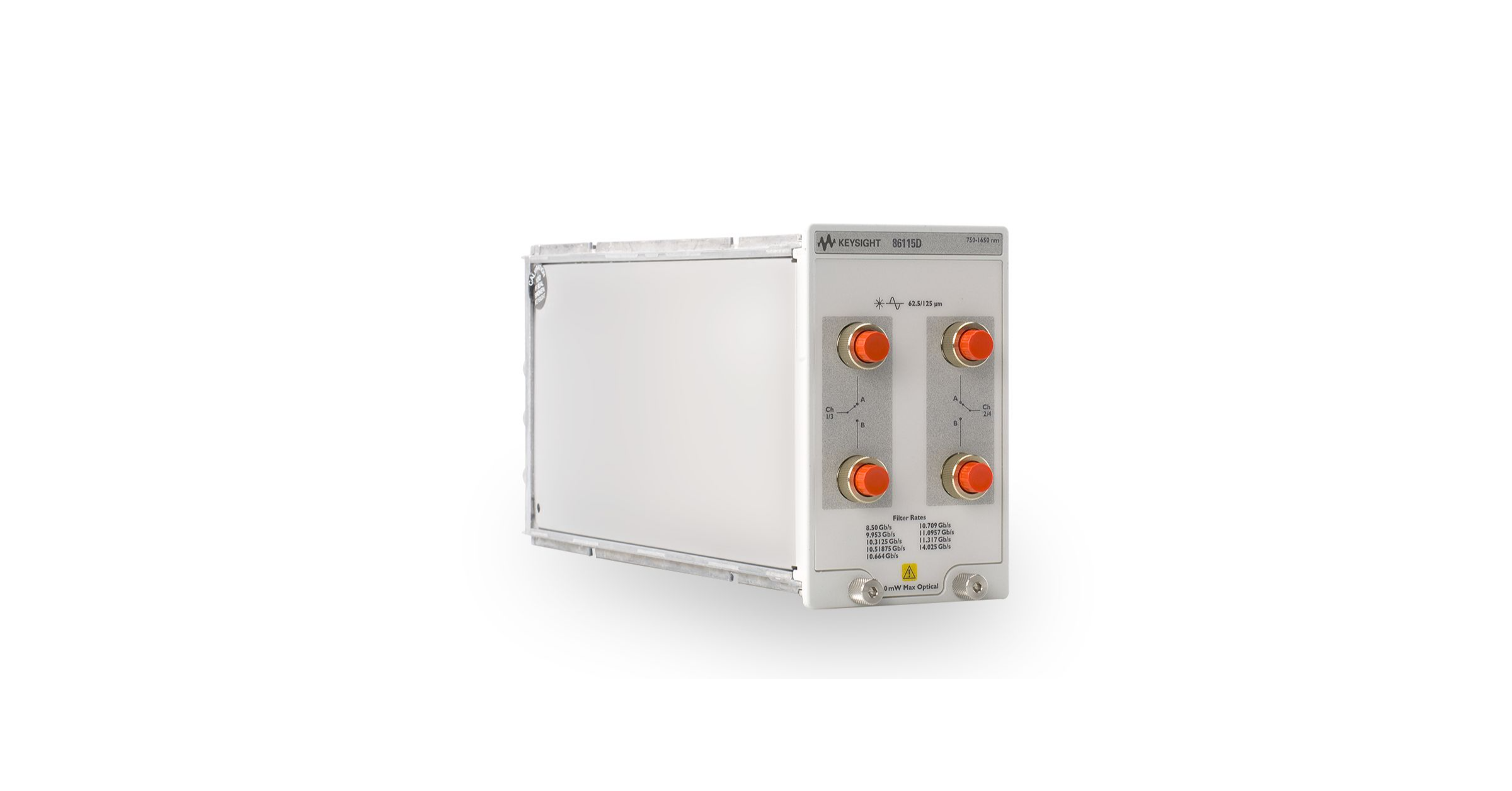

灵活多端口配置：支持 2/4 个 20GHz 光端口（基础版）或 2 个 34GHz 光端口（选件 282），单 86100C 主机可插 2 个模块，实现 2–8 通道并行测试，大幅提升产线吞吐量。
超宽波长覆盖：光通道支持 750–1650nm 全波长，兼容 62.5/125μm 多模与 9/125μm 单模光纤，适配短距 / 长距光通信测试。
标准参考接收机：内置 8.5Gb/s、9.953Gb/s、10.3125Gb/s、14.025Gb/s、25.78Gb/s、28.05Gb/s 等标准速率滤波器，满足眼图模板一致性测试。
超低噪声性能：10Gb/s 速率 RMS 噪声仅 5μW，16xFC 速率 8μW，25Gb/s 速率 12μW，保障微弱光信号精准捕获与波形保真。
高效批量测试：多通道并行架构，显著降低单位测试时间与成本，适配光模块研发验证与大批量产线测试场景。
平台无缝兼容：即插即用，完美适配 Keysight 86100C Infiniium DCA-J 主机，保护现有投资，支持多模块扩展。
可选带宽升级：选件 282 提供 34GHz 光通道，支持 25.78Gb/s（100G 以太网）、28.05Gb/s（32X 光纤通道）等高阶速率测试。
3. 产品规格
| 参数项 | 规格参数 |
|---|---|
| 光通道带宽 | 基础版：20 GHz（DC–20 GHz）；选件 282：34 GHz（DC–34 GHz） |
| 光端口配置 | 2/4×20 GHz 或 2×34 GHz |
| 波长范围 | 750–1650 nm |
| 光纤类型 | 兼容多模（62.5/125μm）、单模（9/125μm） |
| 输入连接器 | 62.5/125 μm 标准接口 |
| 支持速率 | 8.5/9.953/10.3125/10.52/14.025/25.78/27.95/28.05 Gb/s |
| 典型 RMS 噪声 | 5 μW（10 Gb/s）、8 μW（16xFC）、12 μW（25 Gb/s） |
| 最大光输入 | 10 mW |
| 主机兼容性 | Keysight 86100C Infiniium DCA-J |
| 通道扩展 | 单主机最多 2 个模块，实现 2–8 通道并行 |
4. 应用场景
光模块研发验证：10G/25G/28G SFP+/QSFP + 光模块发射机测试，眼图、消光比、抖动分析，验证设计合规性。
批量产线测试：光收发器大批量生产测试，多通道并行架构提升测试效率，降低单位测试成本。
并行光通信测试：8X/16X/32X 光纤通道、100G 以太网并行光链路测试，验证多通道信号同步性与完整性。
标准一致性认证：满足 IEEE 802.3、Fibre Channel、OIF 等标准的眼图模板测试，提供可溯源测量结果。
光通信系统调试：数据中心、企业网络光传输链路信号质量评估，定位损耗、噪声与串扰问题。
