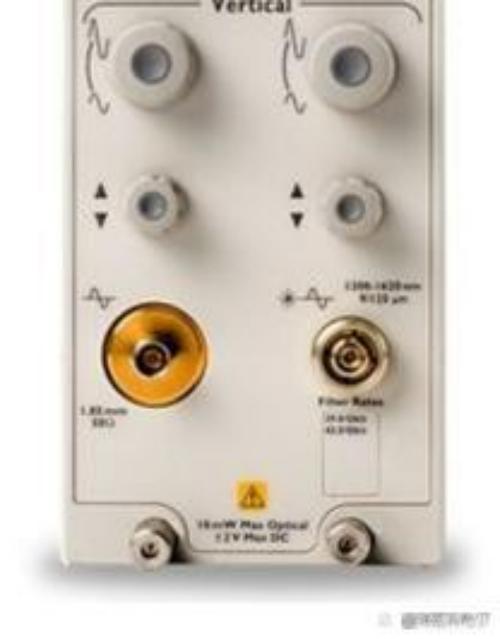

Keysight 86106A 30GHz 光 / 40GHz 电采样模块 | 是德科技 Infiniium DCA 高速测试
Keysight 86106A 30GHz 光 / 40GHz 电采样模块 | 是德科技 Infiniium DCA 高速测试
1. 品牌介绍
是德科技（Keysight Technologies）是全球领先的电子测量解决方案提供商，前身为安捷伦科技（Agilent）测量事业部，专注于通信、半导体、航空航天等领域测试技术研发。Infiniium DCA 系列作为高速采样示波器标杆，以高带宽、高精度、模块化设计著称，86106A 模块依托是德科技深厚的光通信测试技术积累，为 10G 及以下速率光 / 电信号提供标准化、可溯源的测量能力，是行业公认的高速信号测试基准设备。
2. 产品特点
光电解码一体化：单模块集成 30GHz 光通道与 40GHz 电通道，同时支持光信号与电信号测试，简化测试链路，提升测试效率。
宽波长光接收：光通道支持 1000–1600nm 全波段单模光纤（9/125μm）输入，覆盖主流通信波长，适配多场景光信号测试。
标准参考接收机：内置 10Gb/s（9.953Gb/s）光参考接收机，严格符合 OC-192/STM-64 通信标准，确保发射机测试结果合规、可溯源。
灵活电信号测试：电通道带宽 40GHz，配备 2.4mm 标准接口；支持 18GHz 低噪声带宽切换，降低噪声干扰，提升弱信号测量精度。
平台兼容性强：完美兼容 Keysight 86100A/B/C/D 全系列 Infiniium DCA 主机，保护现有投资，支持多模块扩展实现多通道同步测试。
高精度测量性能：配合 DCA 主机实现等效时间采样，支持眼图、抖动、消光比、光功率等关键参数精准测量，满足研发与生产测试需求。
3. 产品规格
| 参数项 | 规格参数 |
|---|---|
| 光通道带宽 | 30 GHz（DC–30 GHz） |
| 光输入波长 | 1000–1600 nm（单模光纤 9/125μm） |
| 光参考接收机速率 | 9.953 Gb/s（10Gb/s，OC-192/STM-64 标准） |
| 电通道带宽 | 40 GHz（DC–40 GHz），可选 18 GHz 低噪声模式 |
| 电输入接口 | 2.4 mm（阳头），50Ω 阻抗 |
| 主机兼容性 | Keysight 86100A/86100B/86100C/86100D Infiniium DCA |
| 模块尺寸 | 标准 DCA 插件尺寸 |
| 重量 | 约 1.2 kg |
| 典型应用 | 10G 光模块测试、高速数字电路测试、眼图 / 抖动分析 |
4. 应用场景
光模块研发与生产：10Gb/s SFP+/XFP 光模块发射机测试，眼图、消光比、抖动测量，验证光模块性能与标准一致性。
高速通信设备测试：SDH/SONET、10G 以太网、光纤通道设备测试，满足 OC-192/STM-64 等通信标准认证测试。
高速数字电路验证：PCB 高速信号、SerDes 接口、时钟信号测试，40GHz 电通道精准捕获高速电信号，分析信号完整性。
光通信系统调试：光传输链路信号质量评估，定位传输损耗、噪声干扰问题，优化系统设计。
标准认证与计量：作为标准测试设备，用于通信产品第三方认证、实验室计量校准，提供可溯源的高精度测量结果。
