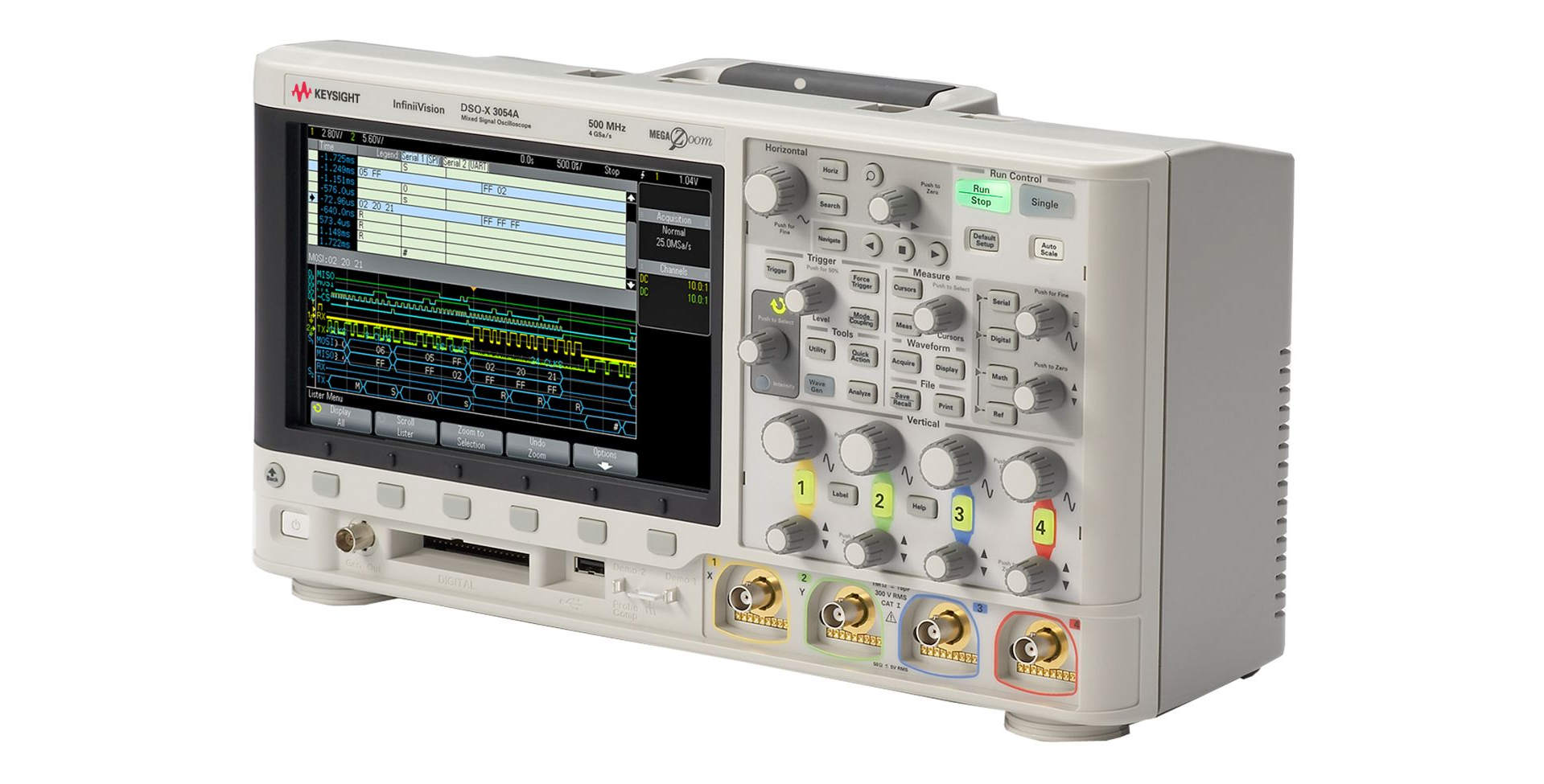

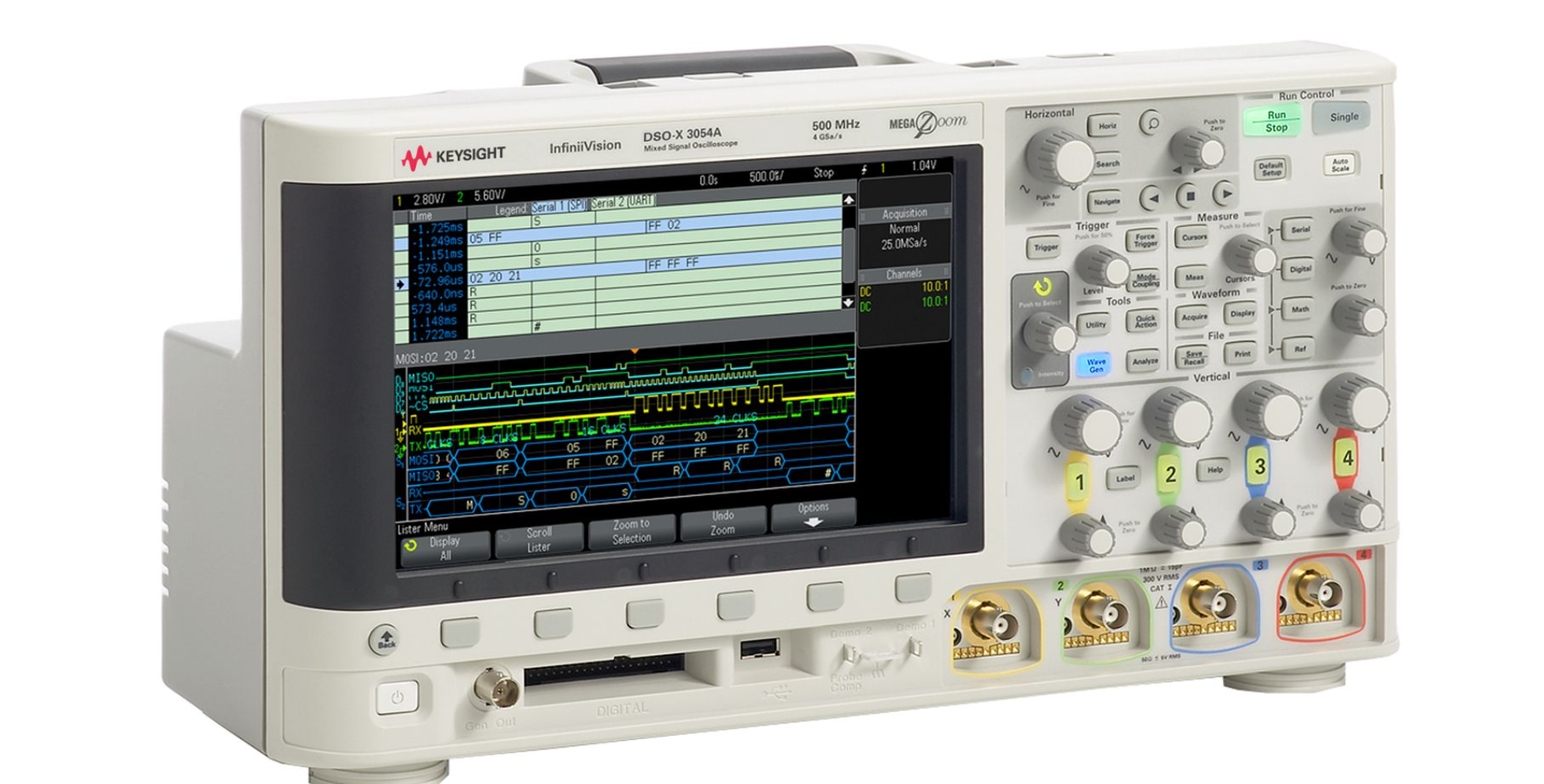

Keysight DSOX3054A 作为 3000 X 系列核心型号，以 500MHz 带宽、4 通道设计平衡性能与成本，满足主流高速信号测试需求。4GSa/s 采样率与深存储确保信号细节完整，100 万次 / 秒更新率提升异常捕获效率。8.5 英寸触控屏简化操作，标配 USB/LAN 接口便于数据传输与远程控制。支持多种高级触发与协议解码，可扩展逻辑分析、波形发生器等功能，覆盖从研发调试到量产验证的全场景应用。
1. 产品特点
卓越硬件性能：500MHz 带宽，上升时间≤700ps；4 路模拟通道，最高 4GSa/s（半通道）/2GSa/s（全通道）采样率，信号还原度高。
高效波形捕获：波形更新率 1,000,000 wfms/s，搭配 MegaZoom IV 智能存储，快速捕捉偶发毛刺与瞬态故障。
直观触控操作：8.5 英寸 WVGA 电容触控屏，支持缩放、拖拽等手势，界面简洁，操作效率提升 50%+。
灵活扩展能力：可升级至混合信号示波器（+16 数字通道），选配 20MHz 波形发生器、串行协议分析、分段存储等模块Keysight。
丰富分析功能：支持 28 种一键自动测量、FFT 频谱分析、波形数学运算、Bode 图（频率响应），适配复杂信号调试。
2 产品规格
带宽：500MHz
通道数：4 路模拟通道
采样率：最高 4GSa/s（半通道），2GSa/s（全通道）
存储深度：标配 2Mpts，可选 4Mpts
波形更新率：1,000,000 wfms/s
显示屏：8.5 英寸 WVGA 电容触控屏
垂直分辨率：8 位（测量分辨率可达 12 位）
输入阻抗：1MΩ/50Ω 可选
最大输入电压：300Vrms/400Vpk
接口：USB 2.0、LAN、VGA（可选）
触发类型：边沿、脉宽、欠幅、建立 / 保持、串行总线（I2C/SPI/CAN/LIN）等
3. 应用场景
嵌入式系统调试：MCU、FPGA、ARM 等数字电路时序与信号完整性测试。
电源与功率电子：开关电源、DC-DC 转换器、逆变器的纹波、噪声与动态响应验证。
汽车电子：车载总线（CAN/LIN）、传感器信号、ECU 时序测试。
高校与科研：电子工程、通信、自动化等专业教学实验与科研项目研发。
工业与消费电子：智能家居、可穿戴设备、高速接口（USB、HDMI）的信号测试与验证。
