Keysight M8194A 任意波形发生器 120GSa/s 45GHz 带宽 高速信号仿真
Keysight M8194A 任意波形发生器 120GSa/s 45GHz 带宽 高速信号仿真
（一）产品介绍

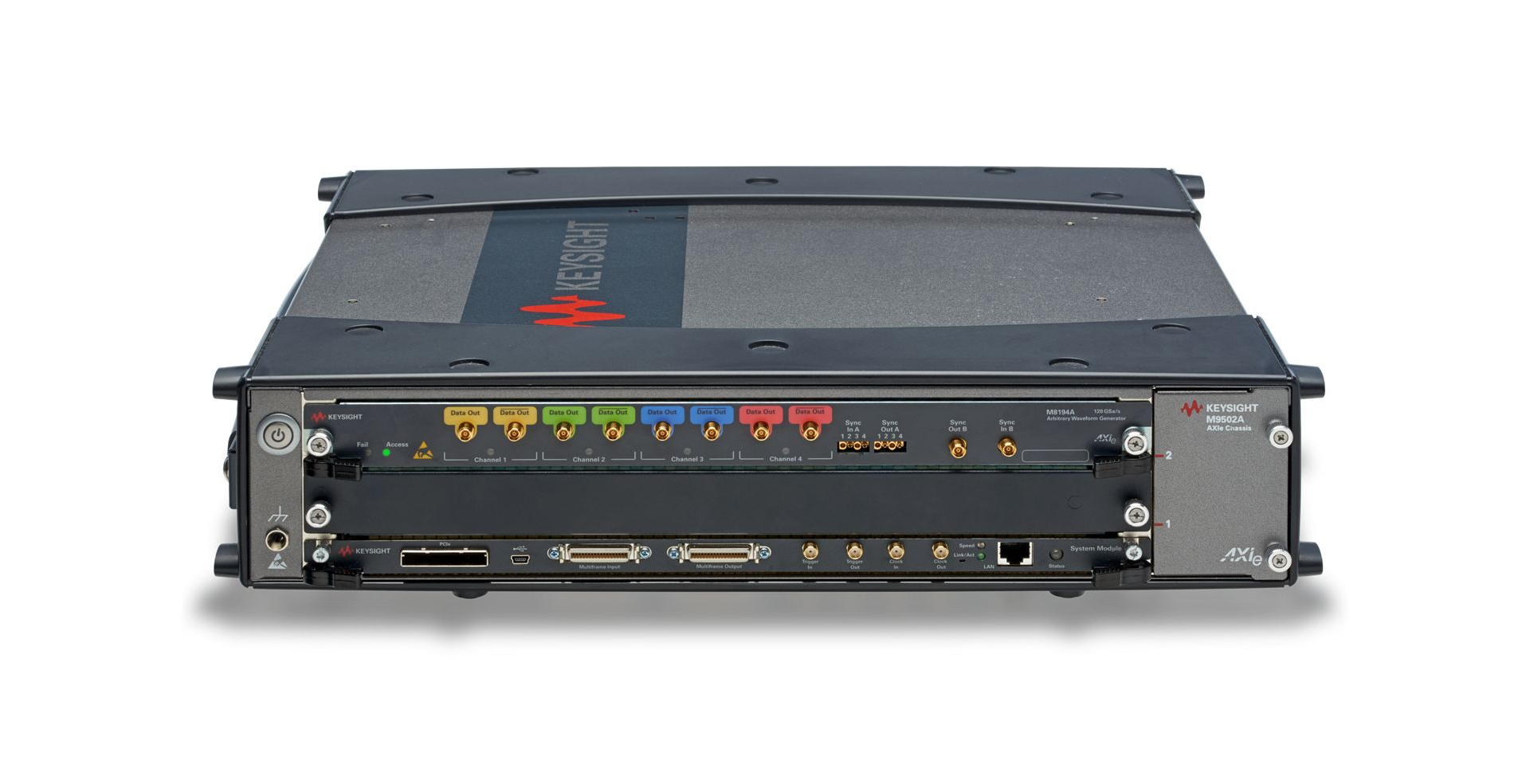

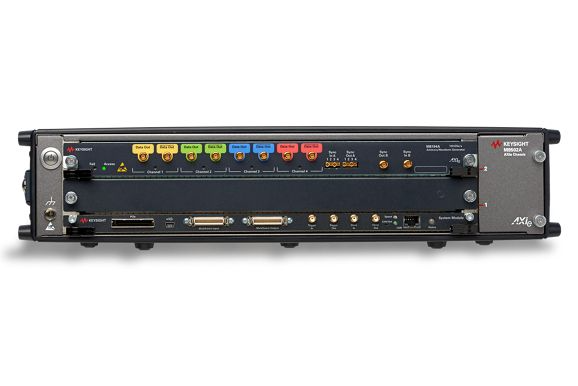

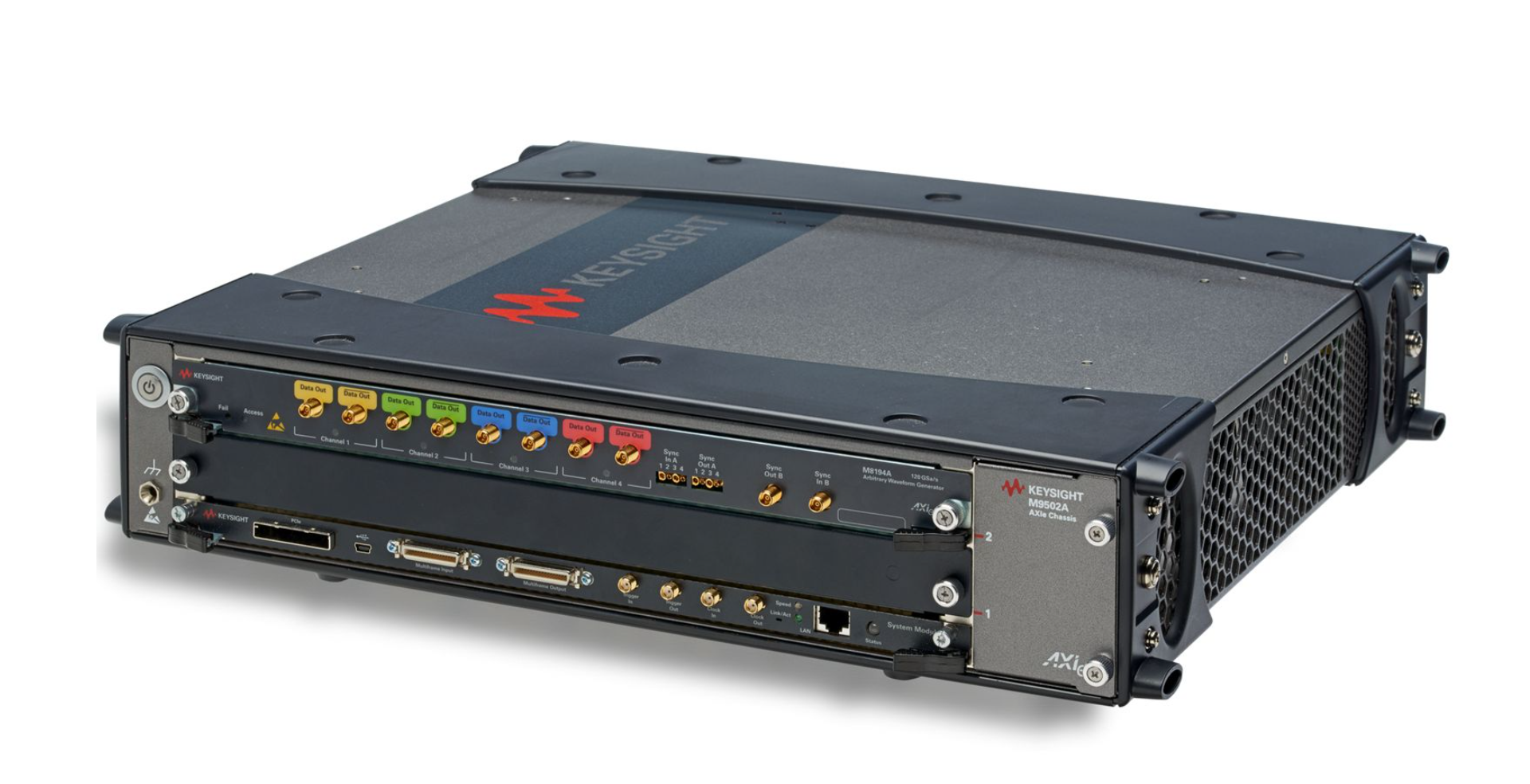

Keysight（是德科技）M8194A 是基于 AXIe 模块化平台的超高速任意波形发生器（AWG），为同类产品中采样率、带宽与通道密度综合性能领先的型号。单插槽 AXIe 模块集成 1/2/4 路差分通道（软件可升级），120GSa/s 同步采样率、45GHz 模拟带宽（最高 50GHz 频率分量），内置精密校准与数字预失真技术，可精准生成 64GBaud 64QAM、100GBaud PAM4 及双偏振 I/Q 等复杂信号，满足 400G/1T 相干光通信、高速数字互连与宽带雷达系统的研发、验证与量产测试需求.
（二）产品优势
1. 顶级高速性能，信号生成能力强：四通道同步120GSa/s采样率，45GHz模拟带宽（典型），可生成最高50GHz频率分量信号，满足64GBaud/100GBaud超高速调制信号生成需求。
2. 多通道同步，高密度测试：单模块1/2/4路差分通道（软件升级），支持4模块16通道同步，通道间相位精准可控，适配多通道相干光与MIMO雷达测试场景。
3. 高信号保真度，输出质量优异：8位垂直分辨率、5.4位ENOB，固有抖动125fs，SFDR达-25dBc；内置频响/相位校准与S参数嵌入/去嵌入，补偿链路失真，64GBaud 64QAM的EVM＜3%。
4. 灵活信号生成，适配多场景：原生支持PAM4/PAM8、QPSK/64QAM、双偏振I/Q、宽带线性调频及PRBS（2¹⁵-¹）序列，可自定义数据格式与协议信号，覆盖相干光、高速数字与雷达信号仿真。
5. 大容量波形存储，长序列测试：每通道512kSa波形内存，支持长序列循环与无缝波形切换，适配长时间稳定性测试与复杂协议信号生成。
6. 模块化设计，易集成扩展：单槽标准规格，紧凑机架式设计；支持LAN/USB远程控制与SCPI指令，兼容测试软件与第三方ATE系统，便于自动化测试平台集成。
7. 高稳定低漂移，适配量产：内置精密频率参考与实时校准，长期稳定性强，减少频繁校准；支持24小时连续运行，适配光模块与高速芯片量产线高效测试。
（三）产品规格
（四）应用场景
1. 相干光通信系统测试：400G/1T光模块、相干收发机、双偏振I/Q调制器/解调器的信号生成、眼图/抖动/EVM测试，适配64GBaud/100GBaud PAM4与64QAM等高阶调制信号验证。
2. 高速数字互连与芯片测试：100G/400G高速PCB、背板、线缆及AI服务器高速接口的信号完整性分析，生成PAM4/PRBS信号，测试眼图、抖动与串扰，适配100GBaud及以上高速数字电路验证。
3. 宽带雷达与电子战测试：毫米波雷达、超宽带（UWB）通信与电子战系统的信号仿真，生成线性调频（LFM）、脉冲压缩与复杂调制信号，支持雷达发射机/接收机性能验证与抗干扰测试。
4. 高速数据中心与光互连测试：800G/1.6T光模块、硅光芯片与高速DAC/ADC的研发与量产测试，提供高保真激励信号，验证器件带宽、线性度与噪声性能，支撑数据中心高速互连技术迭代。
5. 自动化测试系统（ATE）集成：通过SCPI指令远程控制，实现多仪器同步测试、数据自动记录与报表生成，适配光模块、高速芯片量产线的高效质控与一致性验证，提升测试效率与重复性。
