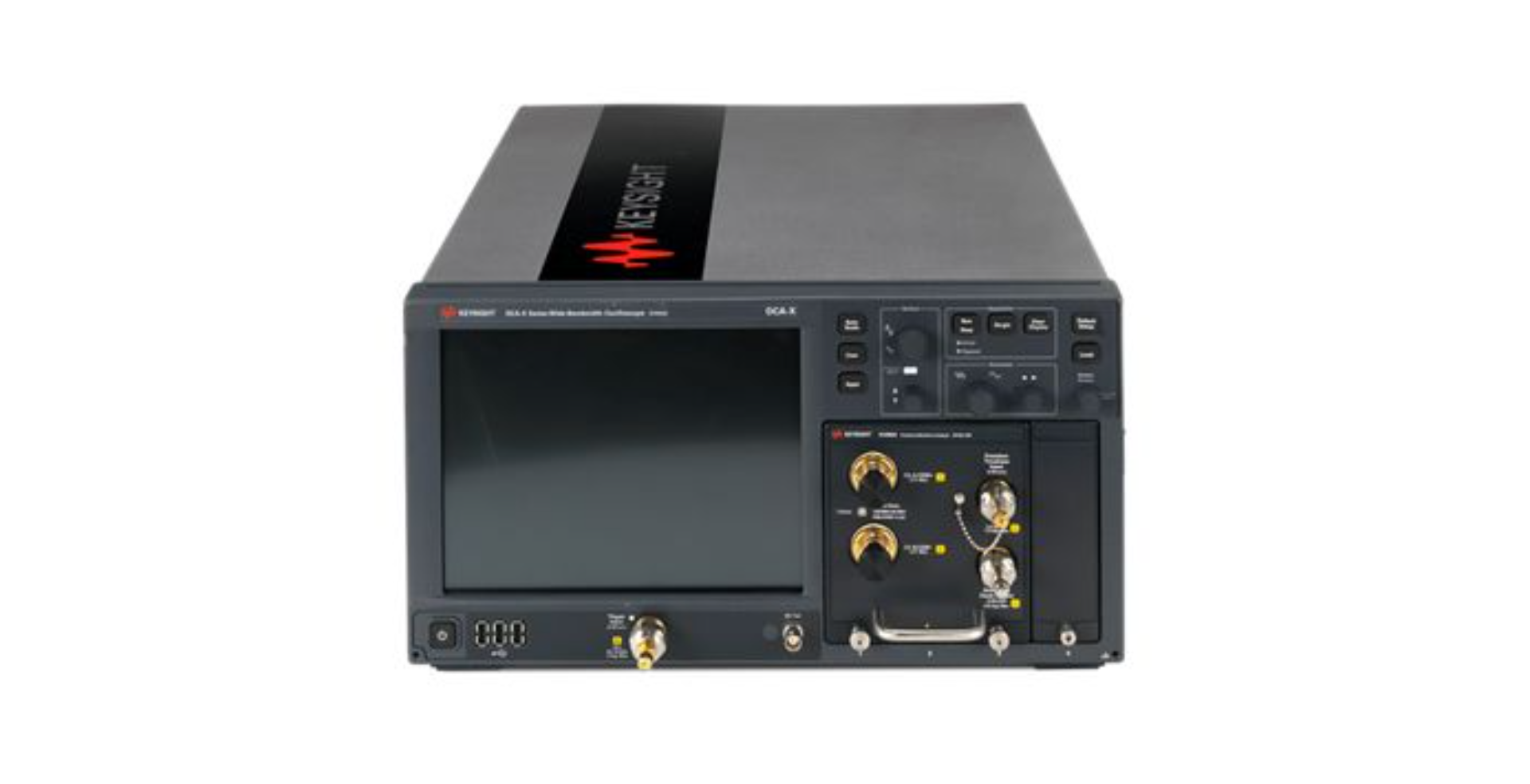

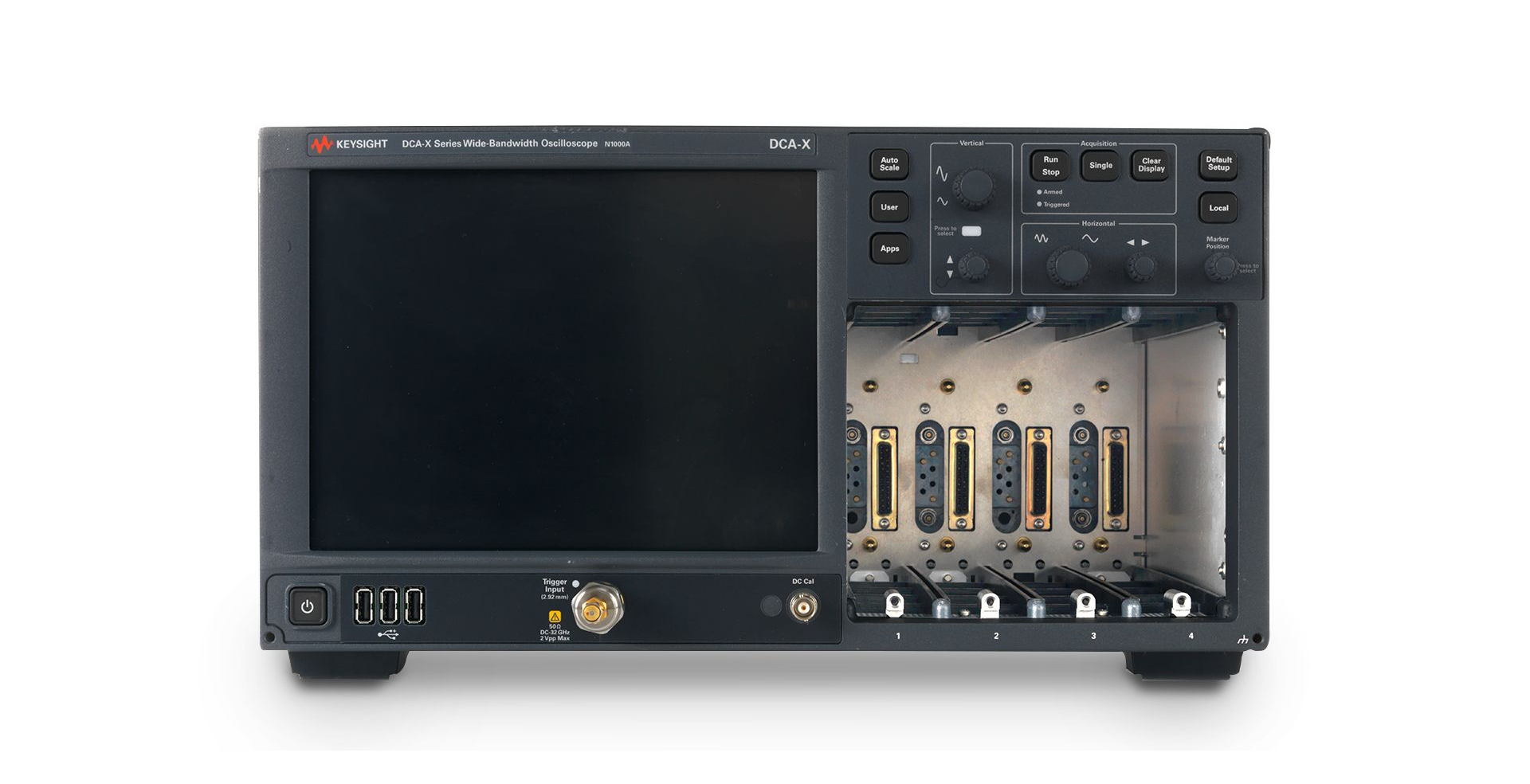

KEYSIGHT是德 N1000A DCA-X 宽带宽示波器主机
Keysight N1000A 是DCA-X系列宽带宽示波器主机,主打超高带宽、超低抖动与灵活扩展性,采用模块化平台设计,由主机与可插拔模块组成,可根据测试需求定制光、电和/或TDR/TDT/S参数分析方案。设备测试带宽>110GHz,抖动低至50fs,噪声低至275uV,采样率高达250kSa/s,支持多达16个通道,可对50Mb/s到224Gb/s的高速数字设计执行精准测量,内置温控时基提升环境温度适应性,支持当前及多款停产光、电、TDR模块,避免投资过时,满足高速通信、半导体、雷达等领域的研发、验证与量产测试需求,适配多场景高性能测试应用。
一、产品特点
对高速信号进行精准测量。Keysight N1000A DCA-X 宽带宽示波器可以对 50 Mb/s 到 224 Gb/s 的高速数字设计执行精准测量。 您还可以为 N1000A DCA-X 主机选配插入式模块,满足您对带宽、过滤和灵敏度的需求。

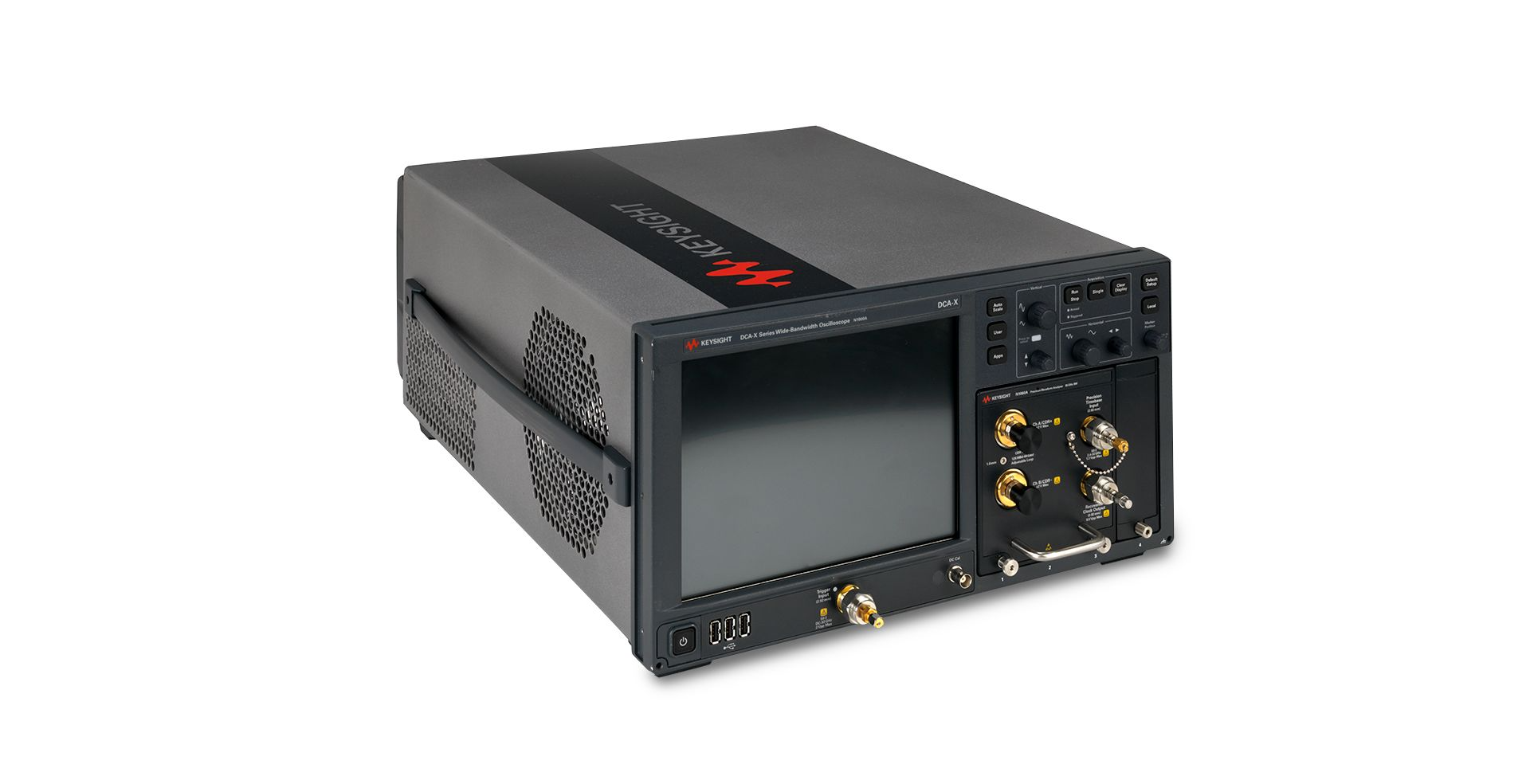

DCA-X 平台由主机和各种模块组成,可以执行灵活的测试。
DCA-X 系列分析仪的一致性和灵活性可确保高度准确地执行各种测量。
支持当前的模块,以及已经停产的旧款光、电和 TDR 模块,避免您的投资过时。
可测试带宽 > 110 GHz,抖动可小至 50 fs,噪声可低至 275 uV。
采样率高达 250 kSa/s,支持通道数可达 16 个,实现高测试吞吐量。
主机可选配插入式模块组成定制测试系统,执行精密的光、电和/或 TDR/TDT/S 参数分析。
在时间间隔准确度方面提升 8 倍
温控时基提高了对环境温度变化的容限
二、主机和模块的快速采样率
新计数器板体系结构、时钟恢复路径上的可变均衡器和集成的硬件偏移校正功能以及其他 DCA 功能将会帮助您快速获得结果。 请收看此视频,了解如何结合使用新型 Keysight N1000A DCA 主机和 N1060A 精密波形分析仪更快执行 12 种边沿 PAM4 抖动测量。
三、主要技术指标
1. 型号:Keysight N1000A(DCA-X 宽带宽示波器)
2. 测试带宽:>110GHz,适配高频高速信号测量
3. 抖动性能:低至50fs,保障高速信号测量精度
4. 噪声水平:低至275uV,提升弱信号捕捉能力
5. 采样率:高达250kSa/s,支持高吞吐量测试
6. 通道支持:最多16个通道,适配多通道同步测量
7. 测试速率范围:50Mb/s ~ 224Gb/s,覆盖多种高速信号场景
8. 时基性能:温控时基,时间间隔准确度提升8倍,环境适应性强
9. 模块兼容性:支持当前及多款停产光、电、TDR模块

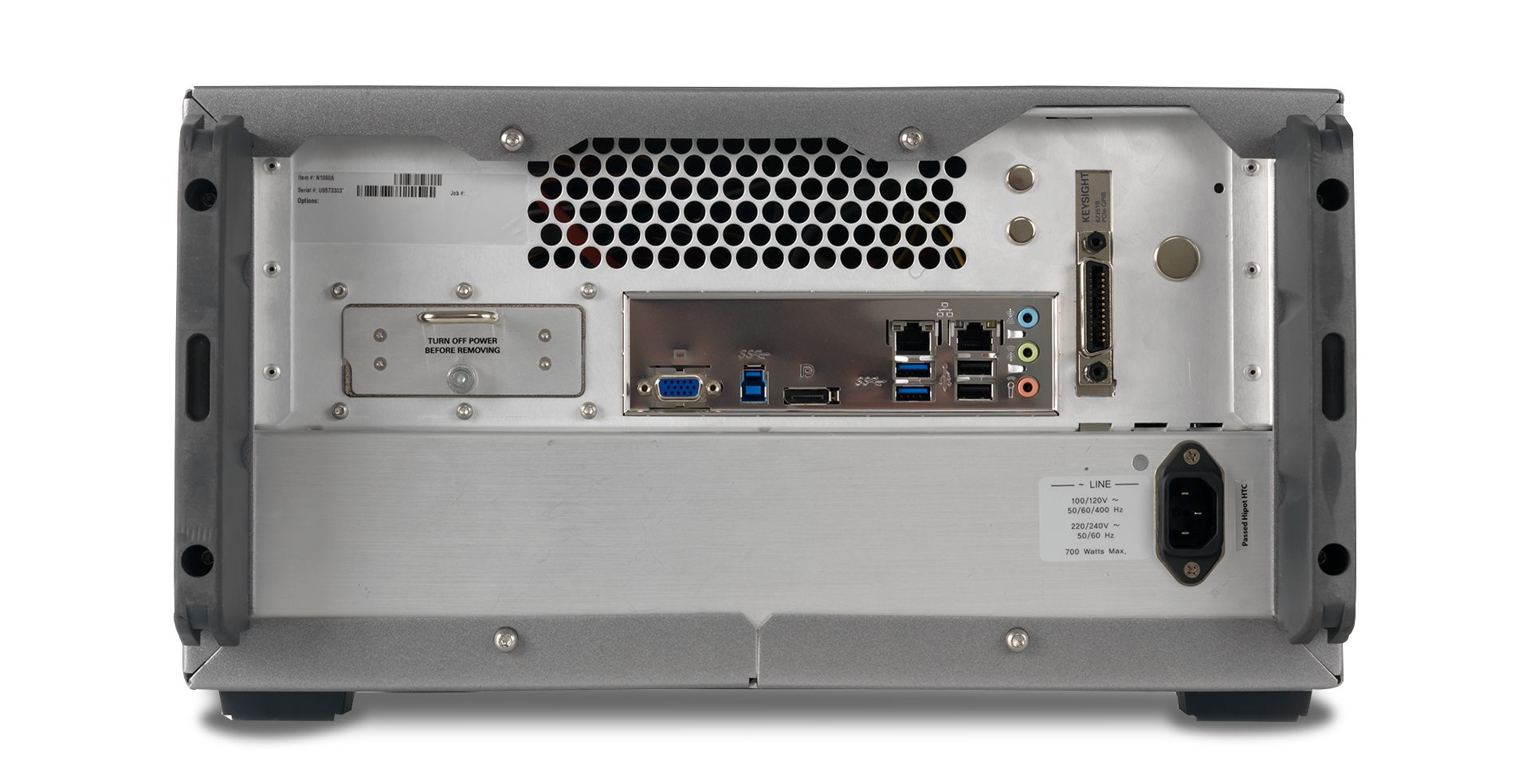

10. 控制接口:LAN(TCP/IP)、USB 2.0,支持外部设备连接
11. 操作界面:支持FlexDCA界面,操作便捷,提升测试效率
12. 工作温度:0°C ~ +40°C
四、应用场景
1. 高速数字信号测试:对50Mb/s-224Gb/s高速数字设计进行精密测量,包括眼图、抖动、信号完整性分析,适配高速芯片、PCB、背板及高速接口测试需求。
2. 光/电综合测试:搭配光、电测试模块,实现光通信器件、高速光模块的光/电信号同步测量,包括S参数、TDR/TDT分析,支撑高速光通信系统研发与验证。
3. 毫米波与雷达测试:凭借>110GHz超高带宽,适配毫米波雷达、超宽带(UWB)通信系统的信号测量,捕捉高频信号细节,支持雷达发射机/接收机性能验证。
4. 半导体与芯片测试:用于高速半导体芯片、MMIC、射频IC的高频性能测试,精准测量芯片输出信号的带宽、抖动与噪声,支撑芯片研发与量产质控。
5. 自动化测试系统(ATE)集成:通过SCPI指令远程控制,搭配多模块配置,实现多通道同步测试、数据自动记录与报表生成,适配高速器件量产线的高效质控与一致性验证,提升测试效率与重复性。
