(一)产品介绍

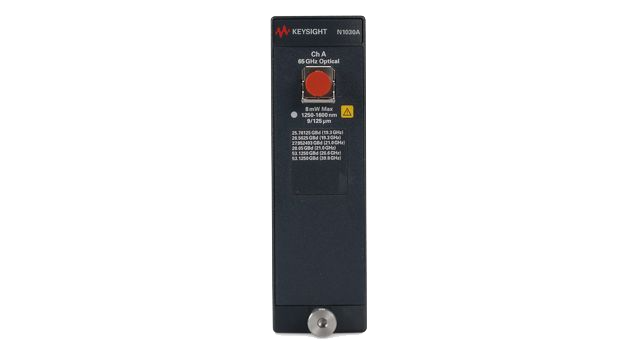

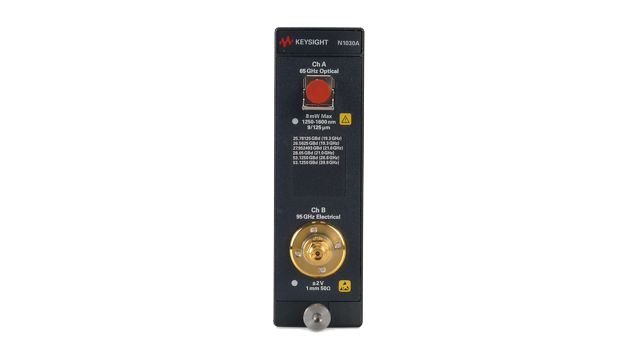

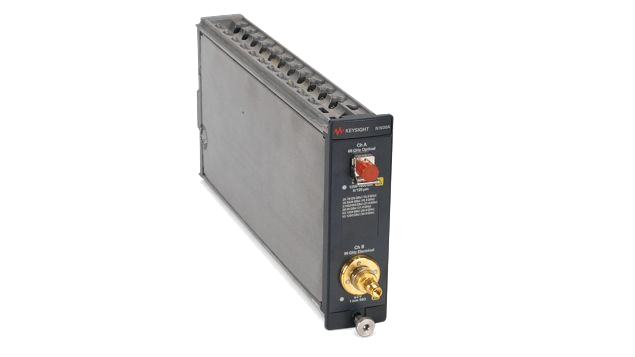

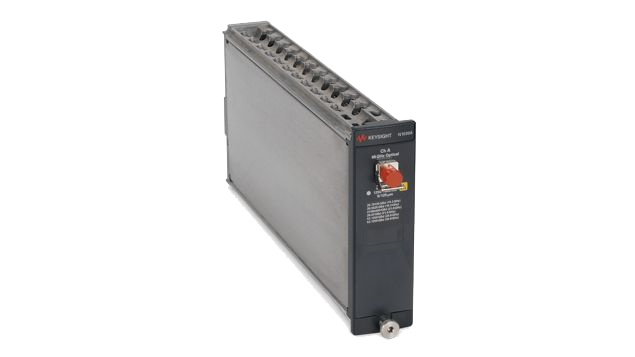

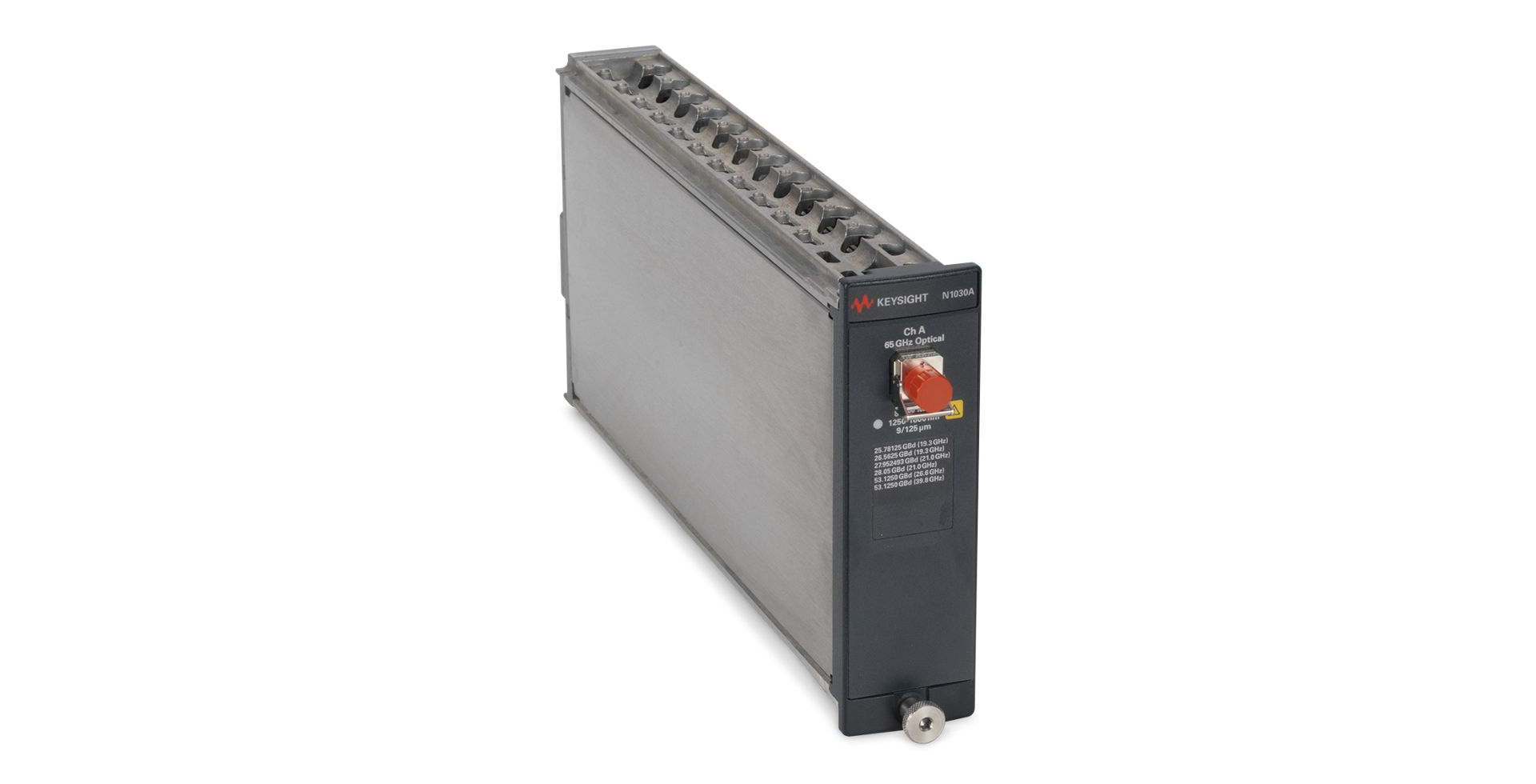

N1030A 是适配 DCA-X 测试平台的插入式光电采样模块,采用等效时间采样架构,集成独立光通道与可升级电通道。工作波长覆盖 1250–1600nm,本底抖动控制优异,支持从低速到 112GBd 超高速率信号测量,内置脉冲响应校正与均衡补偿功能,可实现光信号、高速数字信号及射频宽带信号的一体化分析,适用于研发验证、来料检测与产线自动化测试场景。
(二)产品优势
1、带宽配置灵活,光电一体化集成,标配 65GHz 光通道,可选多档位电带宽最高可达 95GHz,覆盖当前主流高速通信速率需求。
2、超低本底抖动设计,测量底噪低,可精准解析 PAM4、高阶 QAM 等复杂调制信号的眼图、抖动与 TDECQ 参数。
3、波长覆盖标准通信波段,适配单模光纤系统,兼容各类光发射组件、收发模块及无源光器件测试。
4、可适配多款主机平台,兼容性强,利旧现有测试机箱无需额外更换设备,降低投入成本。
5、内置数字校正与去嵌入功能,可补偿测试夹具、线缆损耗,还原器件真实电气光学特性。
6、标准化接口设计,插拔便捷,可快速搭建多通道同步测试系统,易于集成自动化测试平台。
(三)详细参数
1、模块类型:单通道光电一体化采样模块
2、光通道带宽:65GHz
3、可选电通道带宽:33GHz/40GHz/50GHz/70GHz/85GHz/95GHz
4、固有本底抖动:90fs(RMS)
5、工作波长范围:1250nm~1600nm
6、支持符号速率:15.6GBd~120GBd
7、光接口类型:FC/PC
8、电接口类型:1.0mm 射频接口

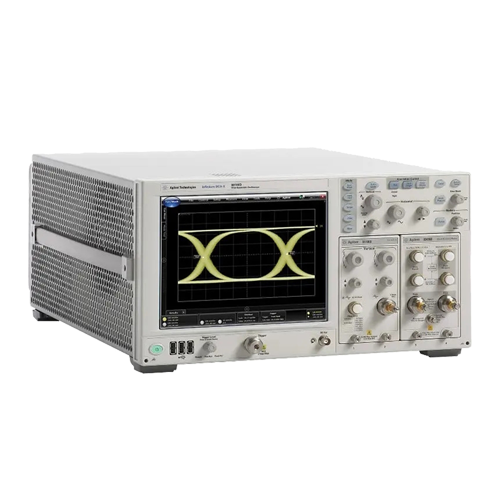

9、适配主机平台:DCA-X 系列测试主机
10、工作温度范围:0℃~40℃
(四)应用场景
1、高速光模块测试:400G/800G/1.6T 光模块发射机眼图、抖动、TDECQ 及一致性合规测试。
2、相干通信器件测试:相干收发组件、IQ 调制器、光接收机的宽带信号质量与参数表征。
3、高速数字信号完整性:高速背板、服务器高速链路、高频线缆的时域波形、抖动与阻抗特性分析。
4、光电元器件研发质控:激光器、探测器、光衰减器、耦合器等无源及有源光器件宽带参数检测。
5、高校科研与实验室:高速光通信、微波毫米波、信号完整性相关课题实验与精密测量研究。
6、自动化量产测试:可接入 ATE 测试系统,实现批量光模块、高速器件自动测试、数据记录与报表输出。
