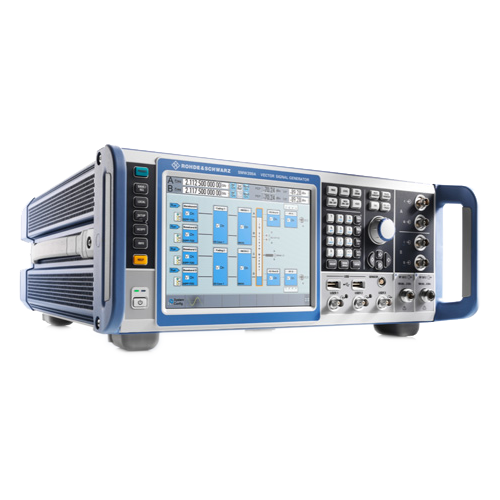

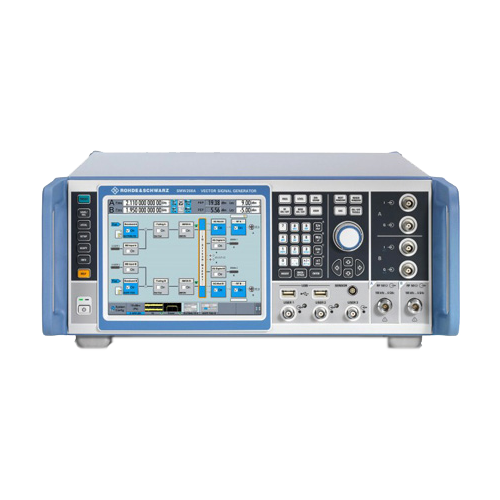

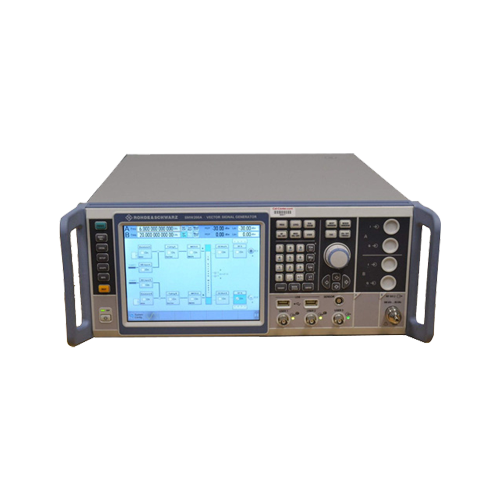

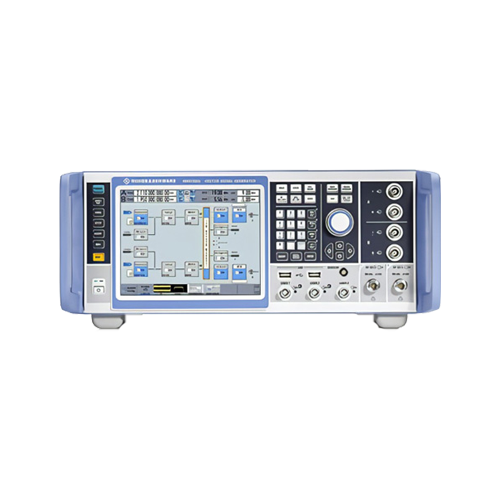

R&S SMBV100B 罗德与施瓦茨 矢量信号发生器
主要特性：
• 频率范围从 8 千赫到 3 千兆赫或 6 千兆赫
• 高达 +33 dBm 的超高输出功率
• 1 GHz 调制带宽，精度极高
• 所有主要数字通信标准的信号生成，包括 5G NR、LTE 和 WLAN
• 全球导航卫星系统模拟器，包括全球定位系统、格洛纳斯、伽利略、北斗和北斗系统/北斗系统
• 高达 +33 dBm 的超高输出功率
• 1 GHz 调制带宽，精度极高
• 所有主要数字通信标准的信号生成，包括 5G NR、LTE 和 WLAN
• 全球导航卫星系统模拟器，包括全球定位系统、格洛纳斯、伽利略、北斗和北斗系统/北斗系统
R&S SMBV100B 罗德与施瓦茨 矢量信号发生器
产品特点
‑ 一体化台式矢量信号发生器，采用软件授权选件，无需返厂，现场即可升级频率、带宽、GNSS、衰落仿真等功能。‑ 射频与基带一体化架构，支持实时基带、回放基带、数据流模式，可生成 5G‑NR FR1、LTE、WLAN 等标准信号。‑ 集成 GNSS 模拟器选件，支持 GPS、北斗、Galileo、GLONASS 多星座，可模拟多径、多普勒、电离层干扰场景。‑ 输出功率高，可到 + 33dBm，高功率下仍保持优异 EVM 与 ACPR 指标，部分测试无需外接功放。‑ 7 英寸彩色触控操作屏幕，搭配实体按键旋钮；谐波、杂散抑制性能优秀，信号纯度高。‑ 可加装信道衰落仿真选件，模拟多径衰落，支持 MIMO 多台仪器同步联动测试。‑ 标配 LAN、USB，支持 SCPI 程控指令，便于接入 ATE 自动化测试系统。
核心规格
‑ 频率范围：8kHz～3GHz / 8kHz～6GHz（不同配置）‑ 最大射频调制带宽：500MHz‑ 最大输出功率：+33dBm（典型 @1GHz）‑ EVM 典型：5G‑NR 信号可优于 0.4%‑ 内置标准库：5G‑NR、LTE、W‑LAN、DVB、GNSS 多星座信号‑ 人机界面：7 英寸触控显示屏‑ 接口：LAN、USB，I/Q 输入输出
‑ 射频接口：N 型 50Ω
应用场景
‑ 5G‑NR FR1、LTE、Wi‑Fi 模块、物联网终端接收机灵敏度、阻塞、EVM 指标测试‑ 北斗、GPS 多模导航芯片、导航模组性能仿真与抗干扰验证‑ 射频功放、滤波器、混频器等器件线性度、复杂信号激励测试‑ 广播电视、RFID 各类制式信号生成，接收机一致性验证‑ 科研实验室、汽车导航研发，信道衰落、多径场景模拟‑ 集成自动化 ATE 系统，无线通信器件批量性能测试
完美的电源(超高输出功率和出色的电平精度)
当配备适当的选件时，R&SMBV100B®可以产生高达+34 dBm的输出功率（在1 GHz下测量），并且指定电平在几乎整个频率范围内增加到+25 dBm。
校准后，发生器必须为每个测试序列重复且精确地设置电平值。在这里，R&SMBV100B®提供顶级性能，测得的电平重复性< 0.09 dB。
非常适合全球导航卫星系统模拟
R&SMBV100B®具有多个 GNSS 选项，可将仪器转换为可靠、功能齐全的 GNSS 模拟器。高级仿真功能可以在受控条件下运行逼真、复杂但可重复的 GNSS 场景。这包括GNSS轨道、信号传播效应和系统误差的真实建模，以及用户环境的真实建模。
