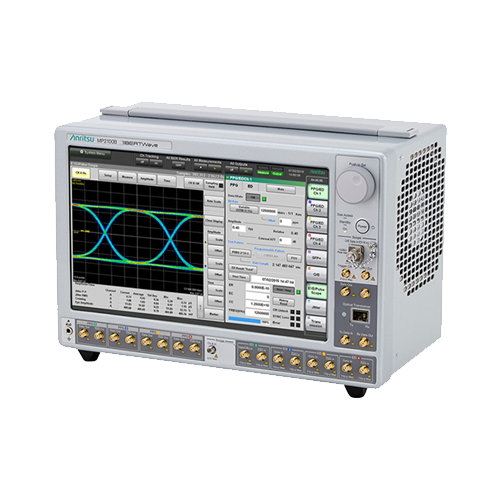

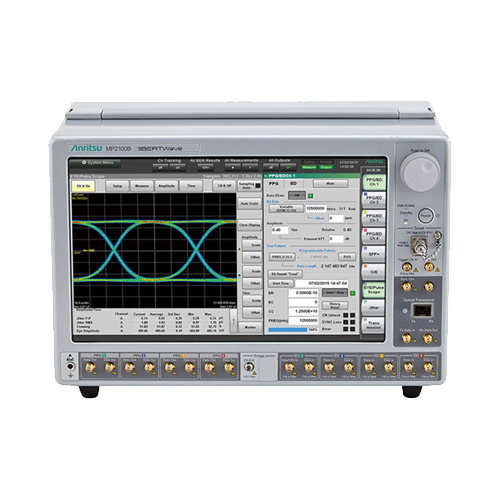

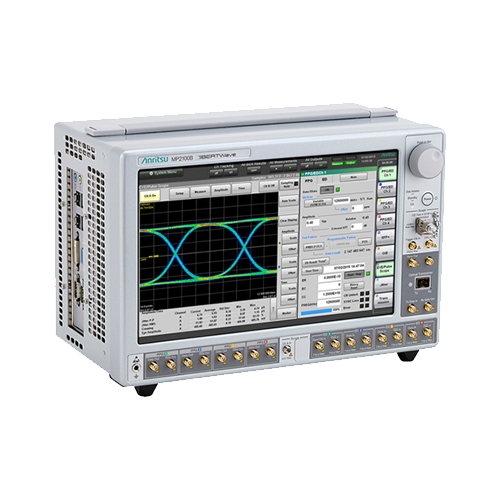

Anritsu MP2100B 4 通道 BERT + 采样示波器 | 10G/40G 光模块一体化测试方案
Anritsu MP2100B 4 通道 BERT + 采样示波器 | 10G/40G 光模块一体化测试方案
1. 品牌介绍
安立（Anritsu）是全球领先的通信测试测量解决方案提供商，拥有超百年技术积累，在光通信、无线通信、射频微波测试领域处于行业前沿。BERTWave 系列是安立专为光模块测试打造的明星产品线，MP2100B 作为经典型号，以一体化、多通道、高效率设计，成为 10G/40G 光模块研发与产线测试的主流设备，凭借高稳定性、精准测量与易用性，助力客户提升测试效率、降低成本，广泛应用于数据中心、光通信设备制造等领域。
2. 产品特点
一体化多合一设计：单台集成 4 通道 BERT 与采样示波器，同步完成误码率、眼图、眼图模板、抖动、WDP 测量，替代传统分体式方案，节省 40% 设备投资与桌面空间。
4 通道同步测试：支持 4 通道 BER 并行测量，适配 QSFP+、AOC 等多通道光模块，大幅提升产线测试吞吐量。
超高速采样分析：最高 150k 样本 / 秒高速眼图采样，较前代提升 50%，显著缩短眼图模板测试时间。
低抖动高灵敏度：PPG 输出抖动 < 1ps RMS，电口最低输入灵敏度 10mVpp，保障微弱信号精准捕获。
丰富滤波与接口：内置 6 种贝塞尔滤波器，支持差分 / 单端信号测试，可选 SFP + 光口模块，适配多类型光模块接入。
紧凑机身设计：深度仅 18cm，节省机架 / 桌面空间，便于系统集成与产线部署Anritsu。
全面测试功能：支持加重 / 均衡优化采样、眼图余量分析、抖动分解、波形色散损耗（WDP）测量，满足多标准一致性测试。
3. 产品规格
| 参数项 | 规格参数 |
|---|---|
| BERT 部分 | |
| 通道数 | 1/2/4 通道（型号可选） |
| 最高速率 | 12.5 Gbit/s |
| 输出 PPG 抖动 | <1 ps RMS |
| 输入 ED 灵敏度 | 电口：10 mVpp（最小）；光口：-15 dBm（典型） |
| 码型支持 | PRBS7/9/11/15/23/31、用户自定义码型 |
| 采样示波器部分 | |
| 模拟带宽 | 电口：DC–12.5 GHz；光口：DC–10 GHz |
| 采样率 | 最高 150 k 样本 / 秒（高速模式） |
| 上升 / 下降时间 | <20 ps（20%–80%） |
| 垂直分辨率 | 8 bit |
| 通用规格 | |
| 滤波器 | 6 种贝塞尔滤波器（可选） |
| 接口 | 电口：差分 / SMA；光口：SFP+（可选） |
| 外形尺寸 | 宽 × 高 × 深 = 426 × 132 × 180 mm |
| 重量 | 约 6 kg |
| 应用标准 | IEEE 802.3ae、Fibre Channel、OIF 等 |
4. 应用场景

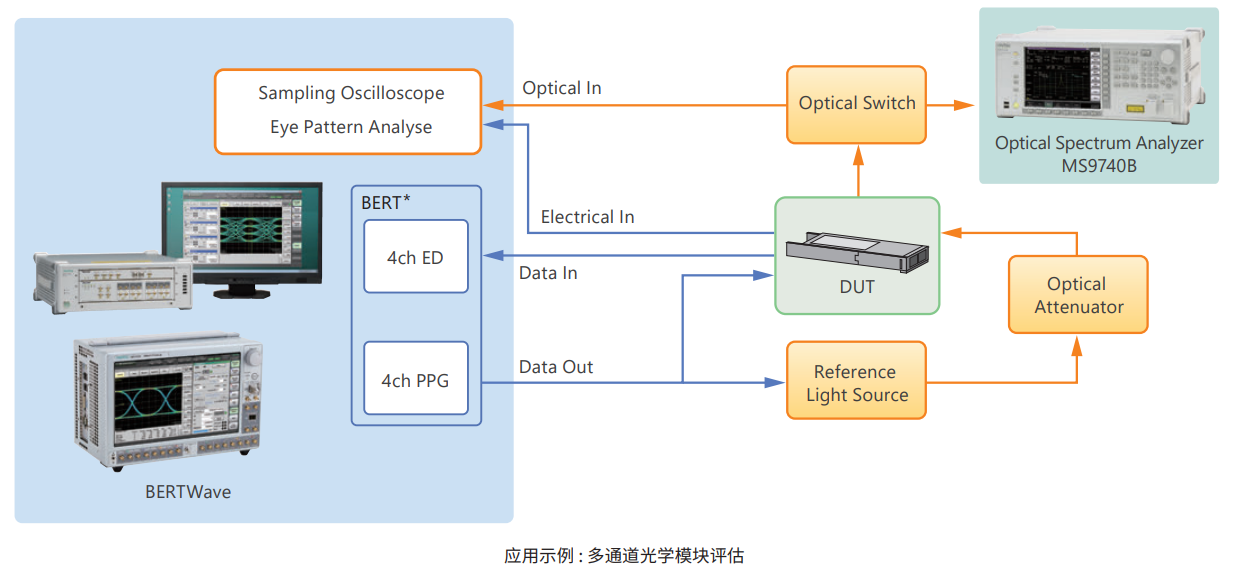

光模块研发验证：10G/40G SFP+/QSFP + 光模块、AOC 有源光缆的发射机 / 接收机性能测试，眼图、消光比、抖动、BER 全项验证。
批量产线测试：光模块大批量生产测试，4 通道并行 + 高速采样，提升测试效率，降低单位测试成本。
多通道光通信测试：数据中心 40G/100G 并行光链路、交换机光口模块的一致性与可靠性测试。
标准一致性认证：满足 IEEE、FC、OIF 等行业标准的眼图模板与误码率测试，提供合规性测试报告。
光器件研发：光发射组件（TOSA）、光接收组件（ROSA）、硅光芯片的电 / 光性能评估与优化。
系统集成测试：光通信设备、数据中心交换机、路由器的光接口模块兼容性与稳定性测试
用于 10 / 40G 多通道块/器件的研发和制造
多合一内置 4 通道 BERT 和采样示波器
误码率 (BER) 4 通道同步测量
高质量波形 PPG (1 ps rms 抖动)
高输入灵敏度 (10 mVp-p 最低输入灵敏度)
高速眼图模板测试，最高 150 k 样本/秒，带眼图分析
支持差分信号BER测量、眼图模板测试和眼图分析
多达六种贝赛尔滤波器可供选择，提供全功能应用支持
设计紧凑小巧 (深 18 cm) 的光学模块评估测试仪
一台实现同步误码率(BER)、眼图、眼图模板和抖动测量
支持 WDP (波形色散损耗) 测量
支持在加重和均衡情况下的最优的采样计算来测试眼图
模拟波形的同步眼图模式、眼图模板和抖动测量
