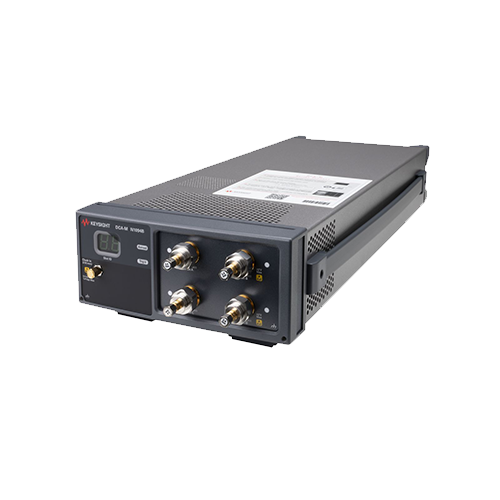

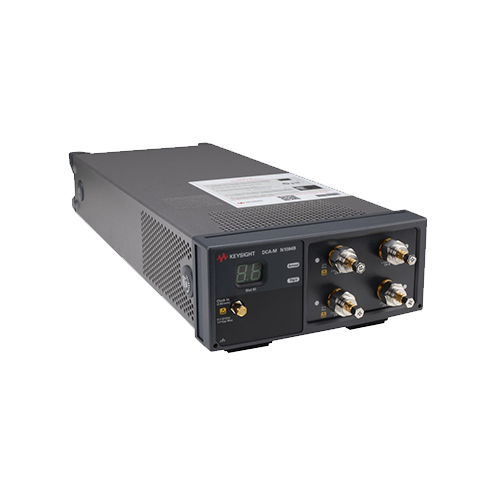

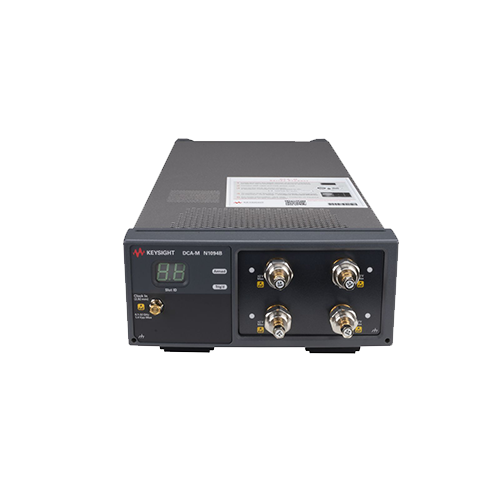

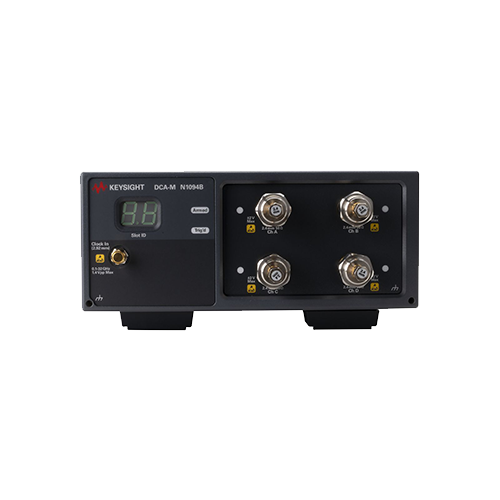

是德科技 N1094B 50GHz 四通道电采样示波器｜高速电信号 DCA-M 分析仪

主要特性：
• 可选 20/30 GHz 或 20/33/40/50 GHz 带宽
• 2.4 毫米输入类型
• 高灵敏度，本底噪声仅为 310 µV（20 GHz）、600 µV（50 GHz）
• 超快吞吐量，采样率高达 250 kHz
• 准确的高速数据分析，抖动 < 170 fs
• 紧凑型设计外形更小
N1094B Keysight 是德 30/50 GHz DCA-M（四个电通道）-美佳特科技
获取报价
N1094B Keysight 是德 30/50 GHz DCA-M（四个电通道）-美佳特科技 你的位置： 首页 N1094B Keysight 是德 30/50 GHz DCA-M（四个电通道）-美佳特科技 隐私政策 产品中心 N1094B Keysight 是德 30/50 GHz DCA-M（四个电通道）-美佳特科技 是德科技 N1094B 50GHz 四通道电采样示波器｜高速电信号 DCA-M 分析仪

是德科技 N1094B 50GHz 四通道电采样示波器｜高速电信号 DCA-M 分析仪

概述
手册下载

产品特点

  • 4 通道电气输入，无光学通道；紧凑型独立机箱，无需 DCA-X 主机，电脑 USB 直接驱动

  • 带宽硬件选件区分：030（20/33GHz）、050（20/33/40/50GHz），软件多档带宽滤波可选

  • 低固有抖动，可选 LOJ 低抖动时基、PLK 码型锁定触发、FS1 高速采样选件

  • 最高采样速率 250kHz，测量吞吐量大，适配产线大批量自动化测试场景

  • 搭载 2.4mm 射频公头输入接口，兼容高频测试线缆与测试夹具

  • 配套免费 FlexDCA 上位软件，支持眼图模板、抖动分解、信号完整性全套测量函数

  • 多台设备可级联扩展通道数量，支持 SCPI 远程程控，易于集成自动化测试系统


核心规格

  • 通道配置：4 路电气通道

  • 可选最大带宽：33 GHz / 50 GHz

  • 射频接口：2.4 mm 公头，50Ω

  • 典型固有抖动：＜200 fs rms（LOJ 选件可达＜170 fs）

  • 最大采样率：250 kSa/s（FS1 选件）

  • 本底噪声：275μV@20GHz；500μV@50GHz

  • 通道间偏移范围：±100 ps

  • 控制方式：USB 连接电脑运行 FlexDCA，亦可搭配 86100D DCA-X 主机使用


应用场景

  • 28Gbps、56Gbps PAM4/NRZ 高速串行芯片信号完整性验证

  • 高速背板、连接器、线缆时域波形、抖动、眼图测试

  • 光模块电接口、SerDes 收发器输出信号质量表征

  • 数据中心高速互联硬件研发、可靠性验证

  • 自动化产线并行多通道器件批量检测

  • 高速数字通信、高频射频研发实验室测量



N1094B keysight 是德 DCA-M 示波器 产品手册
2022-10-12
148
/file/upload/spae276/2022-10/12/202210121027543744.pdf
