1. 品牌介绍
是德科技（Keysight Technologies）专注于电子测量领域，提供覆盖射频、微波、高速数字、光电等方向的测试测量解决方案，其 DCA‑X 系列采样示波器与配套模块，广泛应用于高速通信、半导体、数据中心等行业的研发、验证与生产测试，保障高速电路设计的信号完整性与性能可靠性。
2. 产品特点

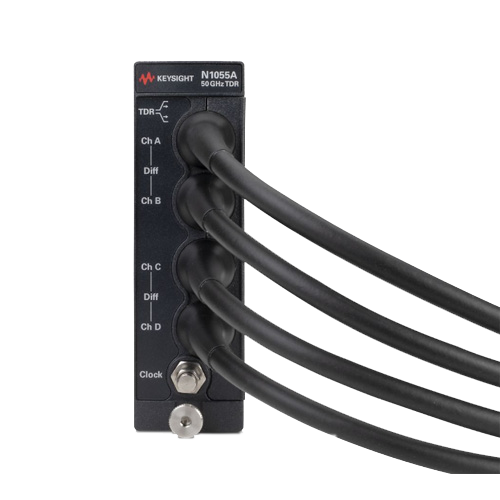

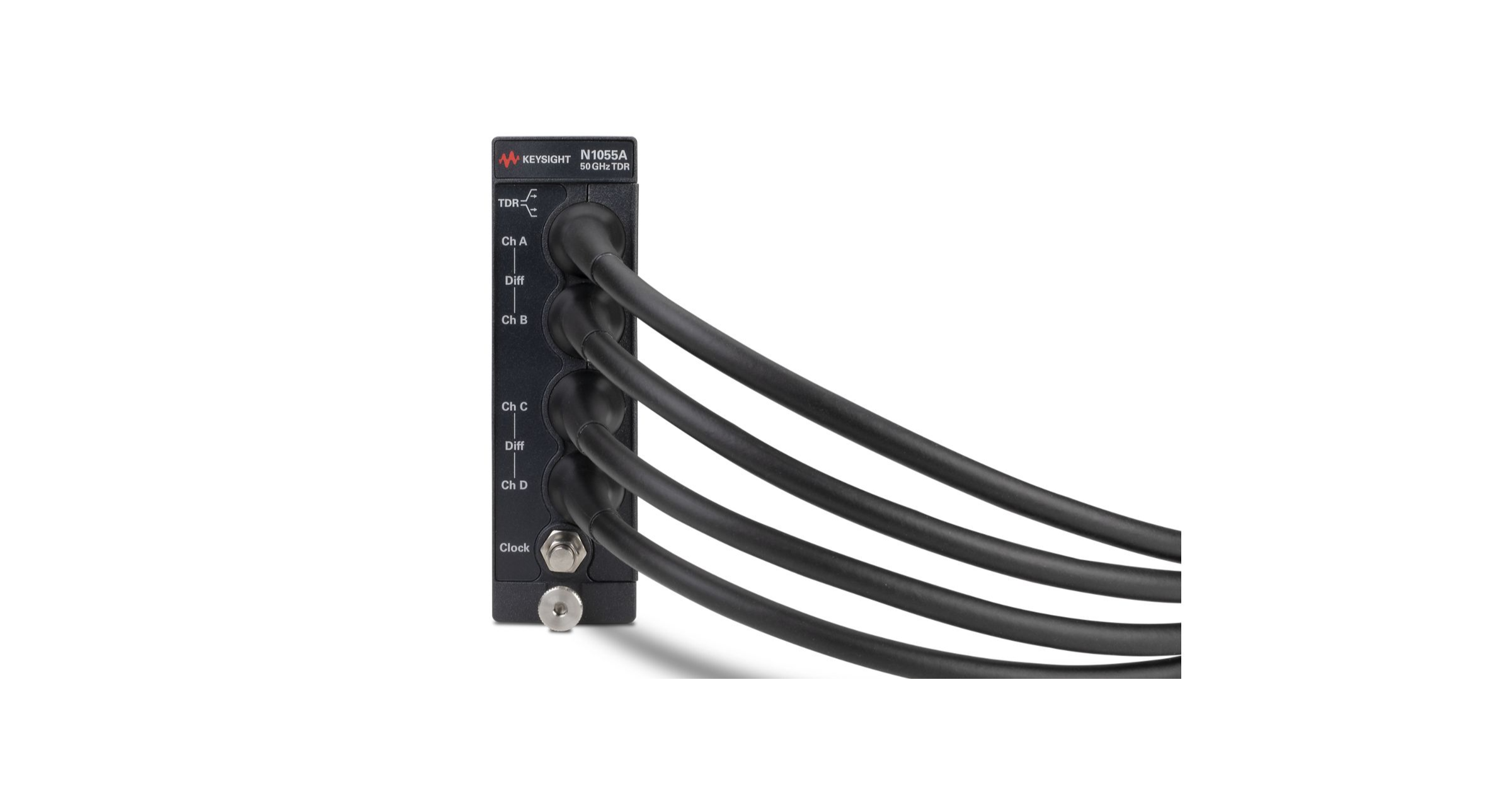

带宽与端口灵活配置：提供 35GHz/50GHz 带宽可选，单模块支持 2/4 端口，带宽与端口均可升级，适配不同测试需求。
多通道扩展能力：单台 86100D DCA‑X 主机可搭载 1‑4 个模块，构建 2‑16 通道 TDR/TDT 系统，减少线缆切换，提升多端口测试效率。
精准测量性能：50GHz 版本边沿速度（10‑90%）典型值 7ps，35GHz 版本 18ps，支持阻抗、S 参数、传输时延、串扰等核心参数测量。
多功能测量模式：支持 TDR/TDT 测量，可作为独立接收机完成眼图、掩码、抖动与噪声分析，适配信号完整性测试。
差分与 True‑Mode 激励：支持单端与差分测量，True‑Mode 激励功能可精准模拟真实差分信号，提升测量准确性
低噪声与防护设计：16 位低噪声采样器，内置 67GHz 二极管限幅器，提供 ESD/EOS 防护，保障设备与被测件安全。

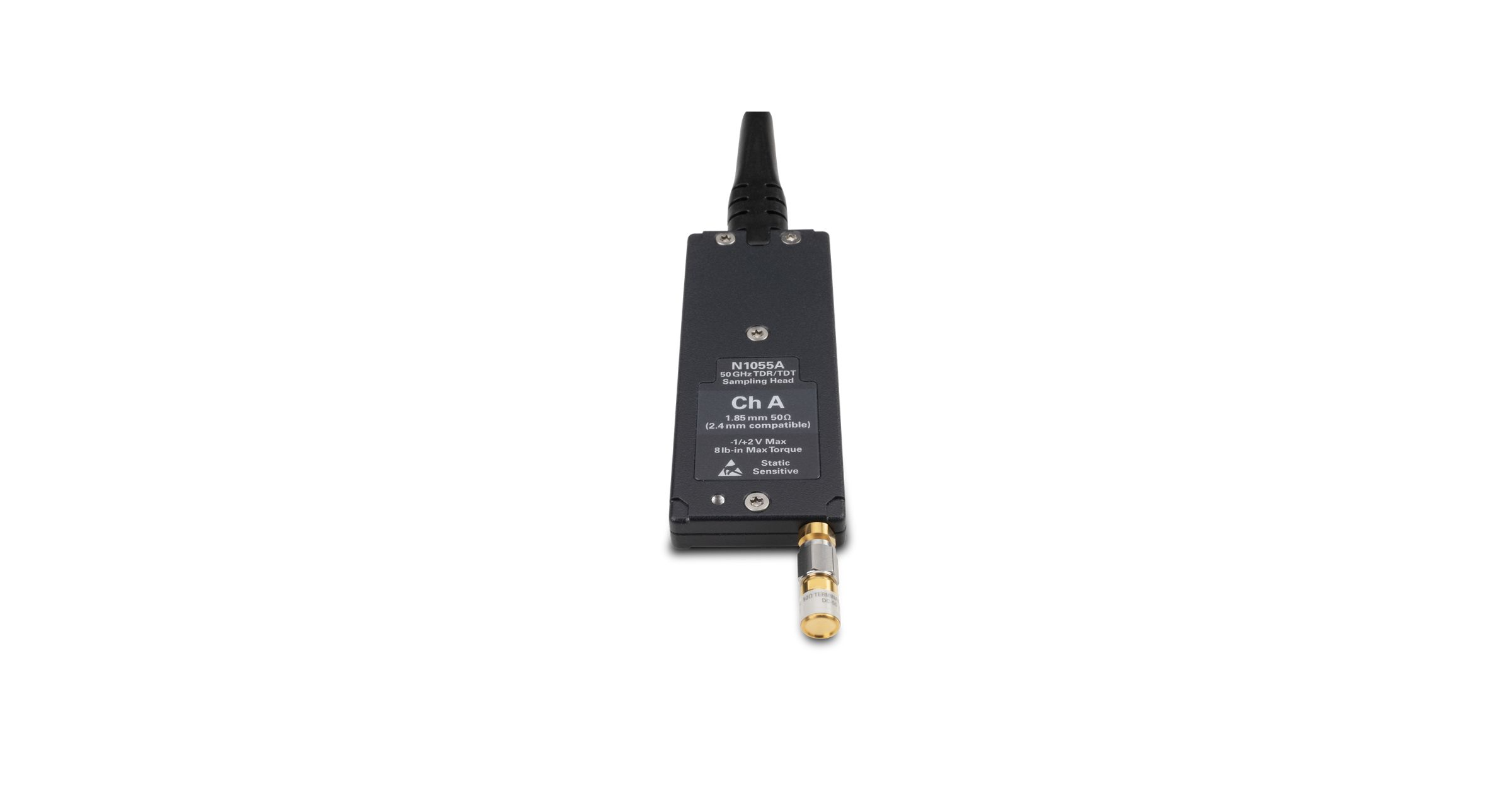

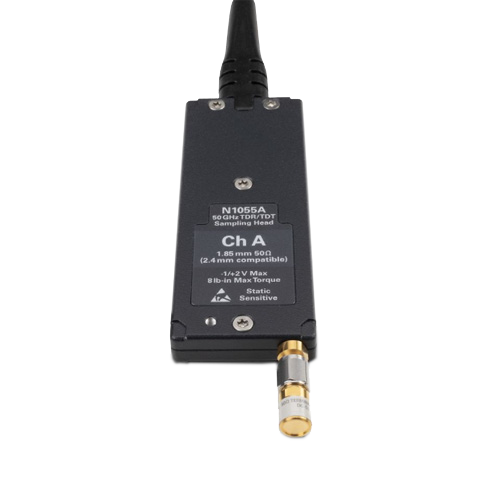

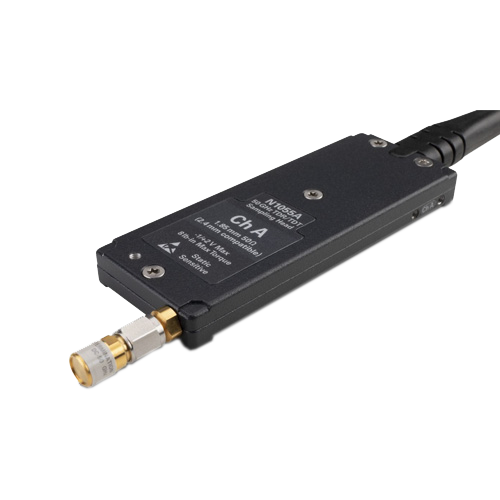

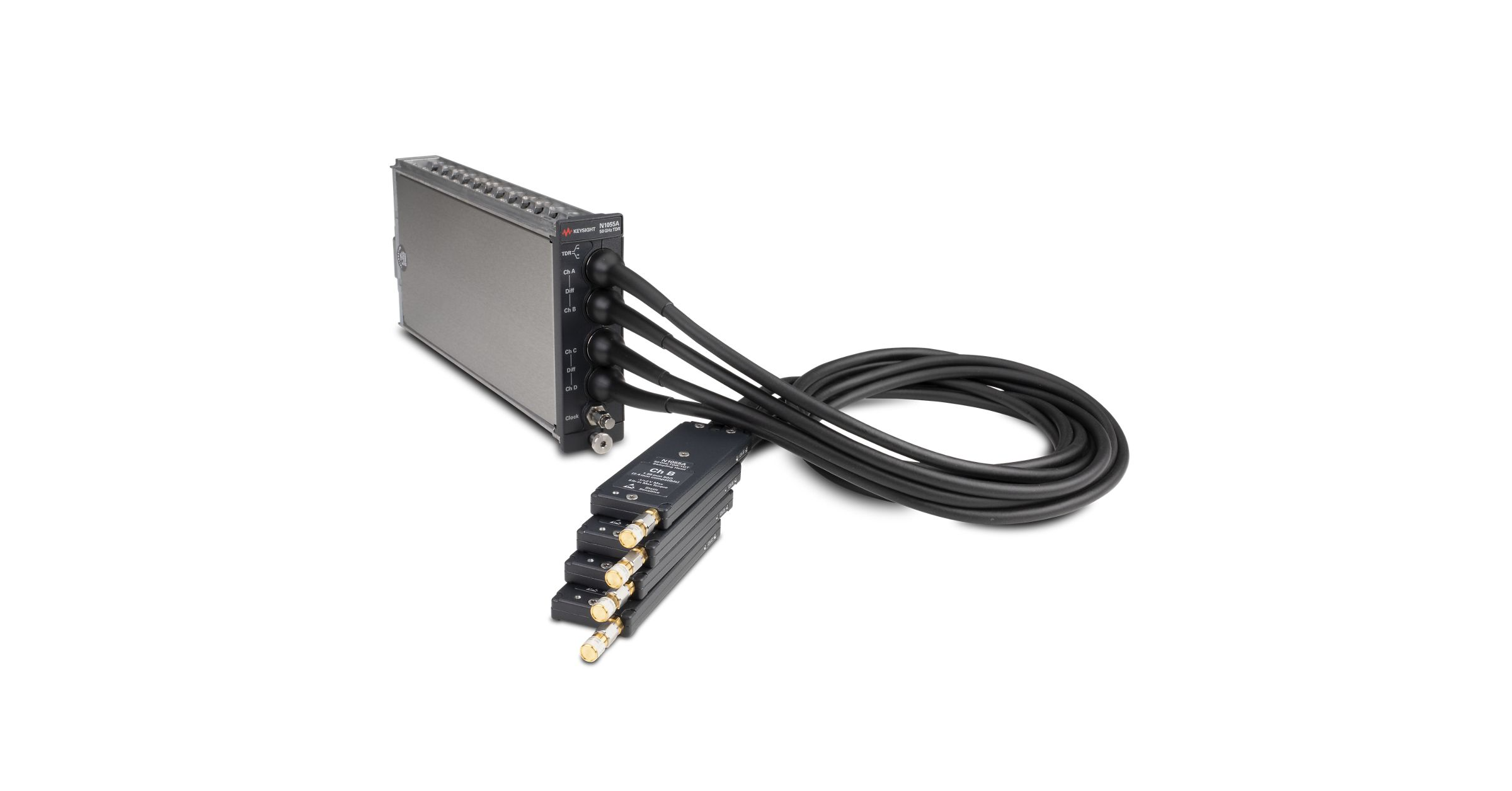

远程头设计：搭配 1.27m 相位稳定线缆，适配复杂测试环境，减少空间限制。
3. 产品规格
带宽：35GHz / 50GHz（可升级）
端口配置：2 端口 / 4 端口（可升级）
边沿速度（10‑90%）：35GHz 版本 18ps（典型）；50GHz 版本 7ps（典型）
通道扩展：单主机最大 16 通道（4 个模块）
连接器类型：35GHz 版本 2.92mm；50GHz 版本 1.85mm
采样位数：16 位低噪声采样
抖动性能：搭配精密时基电路，固有随机抖动 < 100fs rms
测量功能：TDR（阻抗、不连续性定位、时延）、TDT（阶跃响应、串扰）、S 参数、眼图、抖动 / 噪声分析
物理特性：远程头设计，1.27m 相位稳定线缆，内置 ESD 保护
4. 应用场景
高速数字电路设计：PCIe、USB4、Thunderbolt、DDR 等高速接口的阻抗匹配、信号完整性验证。
高速互连测试：高速 PCB、背板、线缆、连接器的阻抗、时延、串扰（NEXT/FEXT）测量。
射频与微波器件测试：射频滤波器、功分器、传输线的 S 参数与时域特性分析。
半导体器件验证：高速 ASIC、FPGA、PHY 芯片的发射机信号质量、眼图与抖动测试。
数据中心与通信设备：光模块、高速交换机、服务器接口的高速信号测试与一致性验证。
