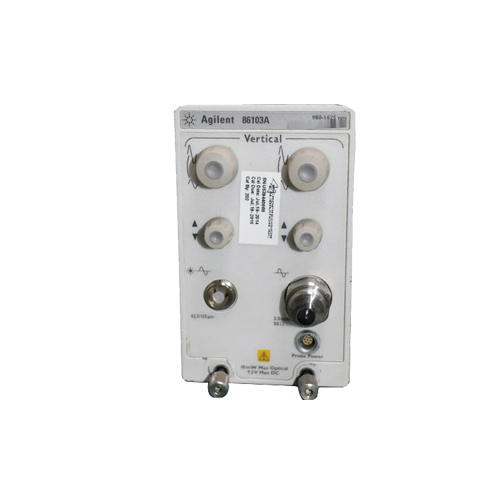

Agilent 86103A 光 / 电采样模块｜DCA‑X 主机 2.8GHz 光通道 20GHz 电通道插件
主要特性：
• 波长范围：1000-1600 nm
• 典型rms噪声：1 μW（155/622 Mb/s）、1.5 μW（1.063/1.250 Gb/s）
• 参考接收机功能（155/622 Mb/s或1.063/1.250 Gb/s）
• 典型rms噪声：1 μW（155/622 Mb/s）、1.5 μW（1.063/1.250 Gb/s）
• 参考接收机功能（155/622 Mb/s或1.063/1.250 Gb/s）
Agilent 86103A 光 / 电采样模块｜DCA‑X 主机 2.8GHz 光通道 20GHz 电通道插件
安捷伦 86103A 光电混合采样模块
产品特点
‑ DCA 系列插拔式光电混合模块，适配 86100A/B/C/D（DCA/DCA‑J/DCA‑X）采样示波器主机，原厂已停产。‑ 单光通道 + 单电气通道二合一设计，同一模块可同时做光信号、高速电信号测试，节省主机插槽资源。‑ 光通道内置可切换硬件参考接收滤波器，满足 OC‑3、OC‑12、千兆以太网的合规测试要求。‑ 光通道兼容 9μm 单模、50/62.5μm 多模光纤，FC‑PC 标准光接口；电通道采用 3.5mm 射频接口。‑ 可完成眼图模板、消光比、Q 因子、上升下降时间、抖动等自动测量，测量参数由主机软件控制。‑ 完整继承主机 SCPI 指令，支持自动化测试系统集成，适合产线与实验室测试场景。
核心规格
‑ 通道配置：1 路光通道 + 1 路电气通道‑ 光通道带宽：2.8 GHz‑ 光工作波长：1000‑1600 nm‑ 支持速率：155Mb/s、622Mb/s、1063Mb/s、1250Mb/s‑ 电通道带宽：20 GHz‑ 电输入最大信号：±2 Vdc‑ 光接口：FC/PC；电接口：3.5mm 公头，50Ω‑ 适配主机：86100A、86100B、86100C、86100D DCA‑X 采样示波器主机
应用场景
‑ OC‑3、OC‑12 光收发组件、千兆以太网光模块眼图与消光比合规测试
‑ 多模 / 单模 1G 速率光器件、激光器、光发射机时域性能验证
‑ 光纤通道设备、SDH/SONET 通信设备研发与失效分析
‑ 光通信实验室中低速光信号、高速电信号同步对比测量
‑ 高校光电实验室、二手测试系统通道扩展
