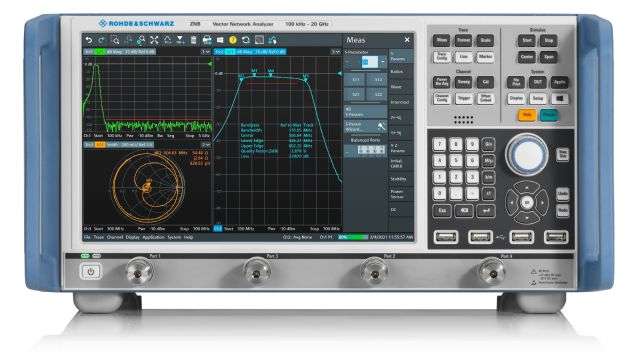

罗德与施瓦茨R&S ZNB8矢量网络分析仪新手操作指南
在电子研发、生产质检与实验室检测场景中，矢量网络分析仪的性能直接决定了射频器件测试的精准度与效率。作为行业内备受认可的经典机型，罗德与施瓦茨 ZNB8（以下简称 “R&S ZNB8”）以其均衡的配置、稳定的表现与灵活的适配性，成为通信、天线、滤波器、放大器等领域测试工作的优选工具，无论是新手入门还是资深专家，都能在它身上找到高效完成测试任务的突破口。
一、核心实力解码：为何 ZNB8 能脱颖而出？
R&S ZNB8 的竞争力，源于其在核心参数与实用设计上的精准布局，完美匹配中高频段测试的核心需求。
- 宽频覆盖，场景适配性拉满：频率范围覆盖 9 kHz–8.5 GHz，支持按需扩展至 20 GHz，无论是消费电子射频模块、基站器件，还是微波组件测试，都能一站式覆盖，无需频繁更换仪器，大幅降低测试设备投入成本。
- 高精度与高效率兼具：140 dB 的动态范围，可清晰捕捉微弱信号变化，确保测试结果的准确性；4 ms/401 点的高速扫描性能，相较于传统机型大幅缩短测试时长，适配产线批量检测与实验室快速迭代双重需求，提升工作流转效率。
- 强稳定性，适配复杂工况：0.01 dB/°C 的温度稳定性，让仪器在实验室昼夜连续检测、户外临时测试等不同环境下，始终保持数据精准，避免因环境波动导致测试偏差，同时 2/4 端口可选的灵活配置，支持多器件并行测试，满足复杂测试场景需求。
二、全流程实操指南：新手也能快速上手
很多人面对专业仪器会望而却步，但 R&S ZNB8 的人性化设计，让操作流程清晰易懂，即便新手也能快速掌握核心步骤，完成基础测试任务。
（一）开机与准备：打好基础是关键
- 仪器需可靠接地，避免电磁干扰影响测试，开机后预留 15 秒完成自检，待屏幕显示主界面后再进行后续操作；
- 用低损耗射频线连接待测器件（DUT）与仪器端口，接头需旋紧无松动，无源器件测试时功率建议设为 0 dBm，有源器件控制在≤-20 dBm，防止信号过载。
（二）快速设置：一键匹配测试需求
- 频率设置：按下面板【FREQUENCY】键，输入起始频率与终止频率（如 800 MHz–8 GHz），精准锁定测试频段；
- 轨迹添加：通过【TRACE】→【Add Trace】，选择 S11（回波损耗）、S21（传输损耗）、增益 / 驻波比等所需参数，右键轨迹可切换显示模式，直观查看测试数据。
（三）精准校准：保障测试结果的核心
校准是矢量网络分析仪测试前的必经步骤，R&S ZNB8 的 TOSM（直通 - 开路 - 短路 - 负载）2 端口校准流程简单高效：
- 按下【CAL】→【Start Cal】，选择 “Two-Port P1 P2” 与 “TOSM” 校准模式；
- 依次连接校准件：Port1 端分别接开路、短路、负载校准件，Port1 与 Port2 之间连接直通校准件，Port2 端重复开路、短路、负载操作；
- 仪器自动完成校准计算，约 30 秒即可生成校准文件，后续测试可直接调用，无需重复操作。
（四）测试与数据留存：高效完成任务
- 按下【SWEEP】键启动扫描，屏幕实时呈现测试曲线，通过【MARKER】功能添加标记，精准读取目标频点的幅值、相位等关键数据；
- 测试完成后，通过【FILE】菜单，可将测试截图、数据以 CSV、S2P 等格式保存，便于后续数据分析、报告编写与团队共享。
三、多场景实战应用：解锁更多测试可能
R&S ZNB8 的价值，不仅在于基础测试的精准，更在于其对多类射频器件测试的全面适配，覆盖研发、生产、检测全链条：
- 研发阶段：用于滤波器、放大器、天线等核心器件的 S 参数、驻波比、相位特性测试，助力工程师优化产品设计，缩短研发周期；
- 产线质检：批量检测射频模块、连接器等产品的性能一致性，快速筛选不合格品，保障出厂产品品质；
- 实验室检测：承接第三方检测机构的微波组件、通信器件测试任务，凭借稳定性能与精准数据，赢得客户信任。
四、实用小贴士：延长仪器寿命，提升测试效率
- 日常维护：定期清洁射频接头与线缆，避免灰尘、油污附着影响信号传输，清洁时使用专用擦拭工具，避免划伤接头；
- 环境适配：高温环境下测试时，建议提前预热 30 分钟，提升仪器稳定性；户外测试时，做好防尘、防潮防护，避免仪器受损；
- 效率优化：针对高频重复测试场景，可将常用参数设置保存为预设模板，一键调用，无需重复调整参数，节省操作时间。
作为罗德与施瓦茨旗下的经典机型，R&S ZNB8 以 “精准、高效、稳定” 的核心特质，成为射频测试领域的可靠伙伴。无论是研发团队攻克技术难题，还是产线团队保障品质，亦或是检测机构承接任务，它都能以轻量化配置与全场景适配能力，降低测试门槛，提升工作效率。如果你的团队正需要一款适配中高频段测试的仪器，可查看深圳美佳特科技官网，或联系官方客服（189-4817-8581），欢迎解锁更多测试新可能！
